天游线路检测中心 钛酸锂负极的Li吸留态分析：如何获得高分辨率的Li固态NMR谱？
NM200001
采用尖晶石型钛酸锂(LTO)作为负极材料的锂离子二次电池由于结构稳定，具有优异的安全性和循环特性，已经投入实际应用。 LTO处的反应可用下式表示。(李3)8a(锂钛5)16天O12+3Li++3e-←→ (李6)16c(锂钛5)16天O12

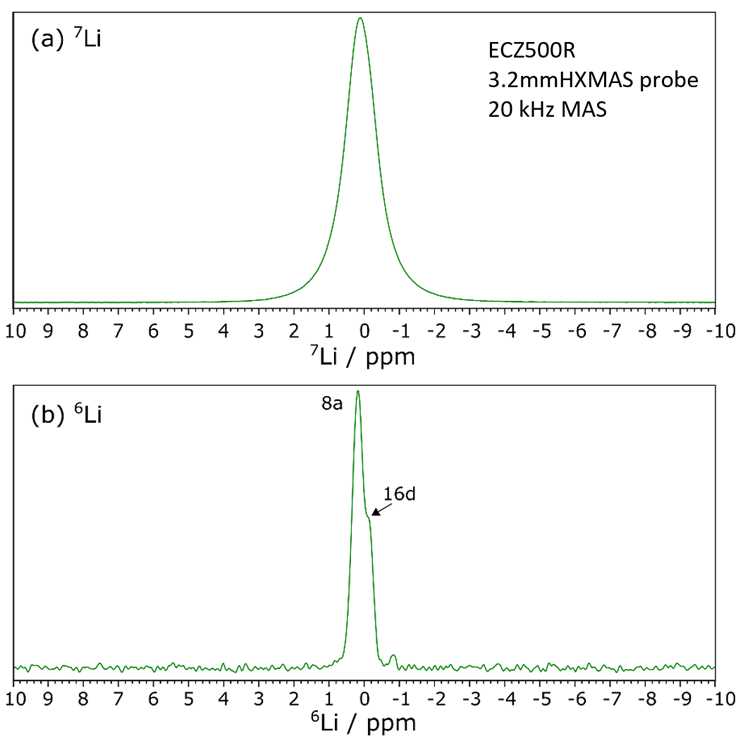

为了分析Li的吸留状态，需要区分三个位点8a、16d和16c。特别是8a和16d位点的化学位移差异很小，灵敏度高，常用7Li固态NMR谱线宽，只能确认1个信号。 （图1a）
6Li MAS NMR
可通过NMR观察到的Li原子6还有李。7灵敏度比Li低，只有1/30左右，但由于四极相互作用很小，同核之间的偶极相互作用也很小，7与Li相比，可以获得线宽更窄的光谱。如图1b所示，6在Li固态NMR谱中，可以分别观察到8a和16d。尽管测量需要时间，但使用常见的固态NMR样品管（例如32mm直径的样品管）可以在~20kHz的旋转频率下获得光谱。
|
6李 |
7李 |
|
|---|---|---|
|
自然丰度 / % |
7 |
93 |
|
旋转 |
1 | 3/2 |
|
磁比/弧度-1T-1 |
394 x 107 |
104 x 107 |
|
四极矩 |
-8 x 10-4 |
-4 x 10-2 |
样品由日本产业技术综合研究所的 Akiyoshi Kitta 博士提供。
该材料中的一些光谱用于以下论文中。M。 Kitta、T Kojima、R Kataoka、K Yazawa 和 K Tada ACS 应用程序。马特。接口 2020, 12, 8, 9322-9331
- 点击此处查看此页面的可打印 PDF。点击打开新窗口。
PDF 332KB
