我们将介绍使用台式扫描电子显微镜 JCM-7000 进行观察的示例以及使用 EDS 元素分析仪（可选）进行分析的示例。

金属样品

无需任何处理即可观察导电金属样品的二次电子图像。可以观察金属晶粒、析出物、断口等的形状和分布。还可以对断裂面起点处存在的物质和夹杂物进行元素分析。该图像是SUS304的断裂面的观察例。观察条纹和凹痕将有助于确定破损原因。

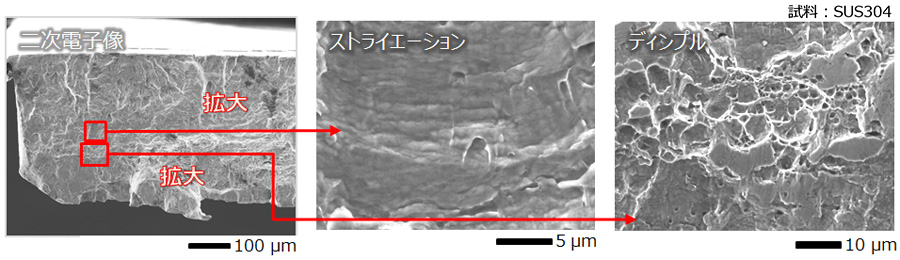

[示例]金属断裂面形状的观察

破碎的玻璃表面

使用光学显微镜很难看到透明玻璃或塑料破碎表面的最上表面。 SEM 可以轻松找到断裂面的起源并观察微小形状。

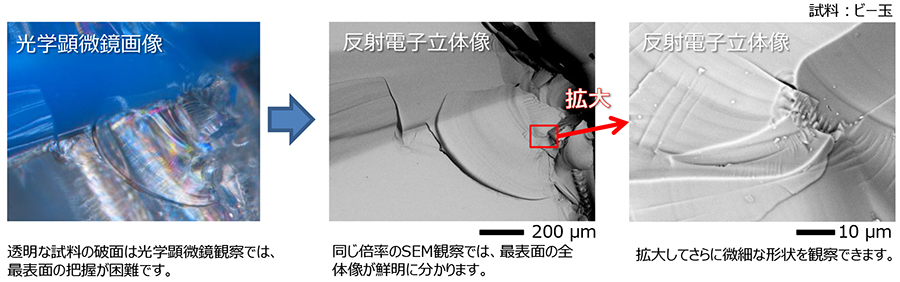

[示例]观察破碎玻璃表面的形状

印刷电路板

印刷电路板属于复合材料，是可以在低真空模式下有效观察和分析的样品之一。该图像是在不进行任何处理的情况下进行 SEM 观察时使用 Live 3D 图像观察凹痕的示例。

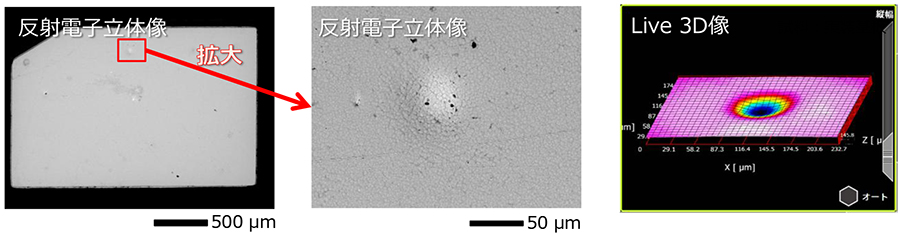

[示例]印刷电路板焊盘表面凹陷的 3D 观察

食物

含有大量水和油的食品也可以使用低真空模式进行观察和分析。
可以观察和分析特别容易受热影响的样品，同时使用冷却支架（可选）保持其形状。

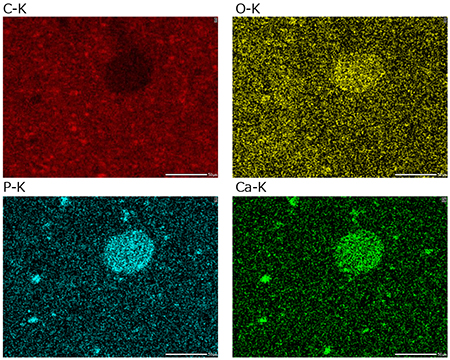

[示例]加工奶酪中矿物质的分布

样品：加工奶酪
您可以使用元素图了解奶酪中所含矿物质的分布。

纤维

纤维的复杂结构使得导电涂层很难到达内部深处，从而难以观察。通过使用低真空模式，您不仅可以观察形态，还可以轻松分析进入纤维的异物。

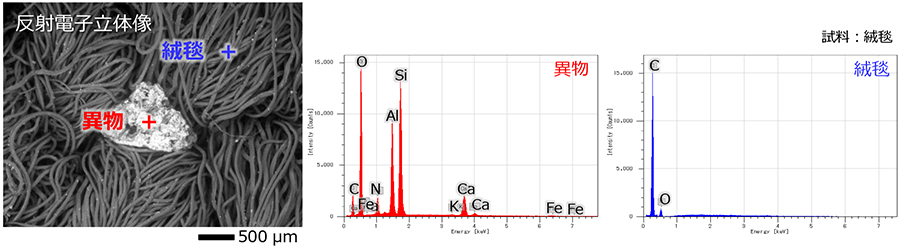

[示例]地毯中异物的观察与分析

石棉

SEM/EDS 可让您根据石棉的形态和成分（元素分析结果）确定建筑材料中是否存在石棉。实时分析功能使您可以在 SEM 观察过程中检查光谱，而无需启动 EDS 元素分析仪，因此您可以在找到纤维后可靠、高效地确定纤维是否为石棉。

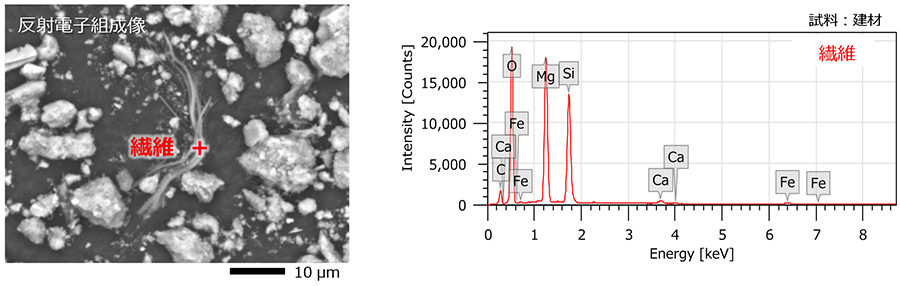

[示例]建筑材料中温石棉的鉴别

仔细检查形态和成分可以减少忽视石棉的机会。
