ER210010
温变装置(ES-13060DVT5)
变温装置(ES-1306DVT5)与腔体相结合，可在–170°C至+200°C的温度范围内进行ESR测量。通过加热液氮（低温侧）或空气（高温侧）来进行温度控制。除了标准的 10 L 杜瓦瓶外，液氮杜瓦瓶还配有可选的 30 L 杜瓦瓶，可以组合使用以支持长期温度控制。对于 10 L 杜瓦瓶，低温下的连续运行时间在 -160°C 下大约为 70 分钟，在 -150°C 下大约为 90 分钟，但 30 L 杜瓦瓶在任何温度下的运行时间大约是该时间的三倍。该装置允许在固定温度或任意改变温度时进行ESR测量。如果要自动连续改变测量温度，则需要针对每个温度重新调整微波条件（频率、耦合度等），但也可以让 ESR 设备的光谱仪自动执行此操作。
测量示例
从沉积物中提取的石英样品经伽马射线照射后，在 -150 至 50°C 范围内以 2°C 为增量升高温度，同时自动连续测量。包括在每个温度下重新调整微波条件在内的测量时间约为7小时。由于液氮在大约 5 小时内耗尽，因此无法在 10 L 杜瓦瓶中继续进行测量。Al中心和Ti-Li中心在-150°C下清晰可见，但随着温度升高，这些顺磁中心的横向弛豫时间(T2) 突然变短，并且随着精细光谱结构因展宽而消失，信号强度下降，在 24°C 时几乎无法观察到（图 1）。图 2 以等值线图显示了 -150 至 50°C 范围内的所有 ESR 光谱（101 个光谱）。从该图中，您可以鸟瞰每个组件的线宽和强度对温度的依赖性。这样，通过使用30L杜瓦瓶作为温度可变装置，可以在低温下长时间观察ESR信号。
图1石英ESR信号的温度变化

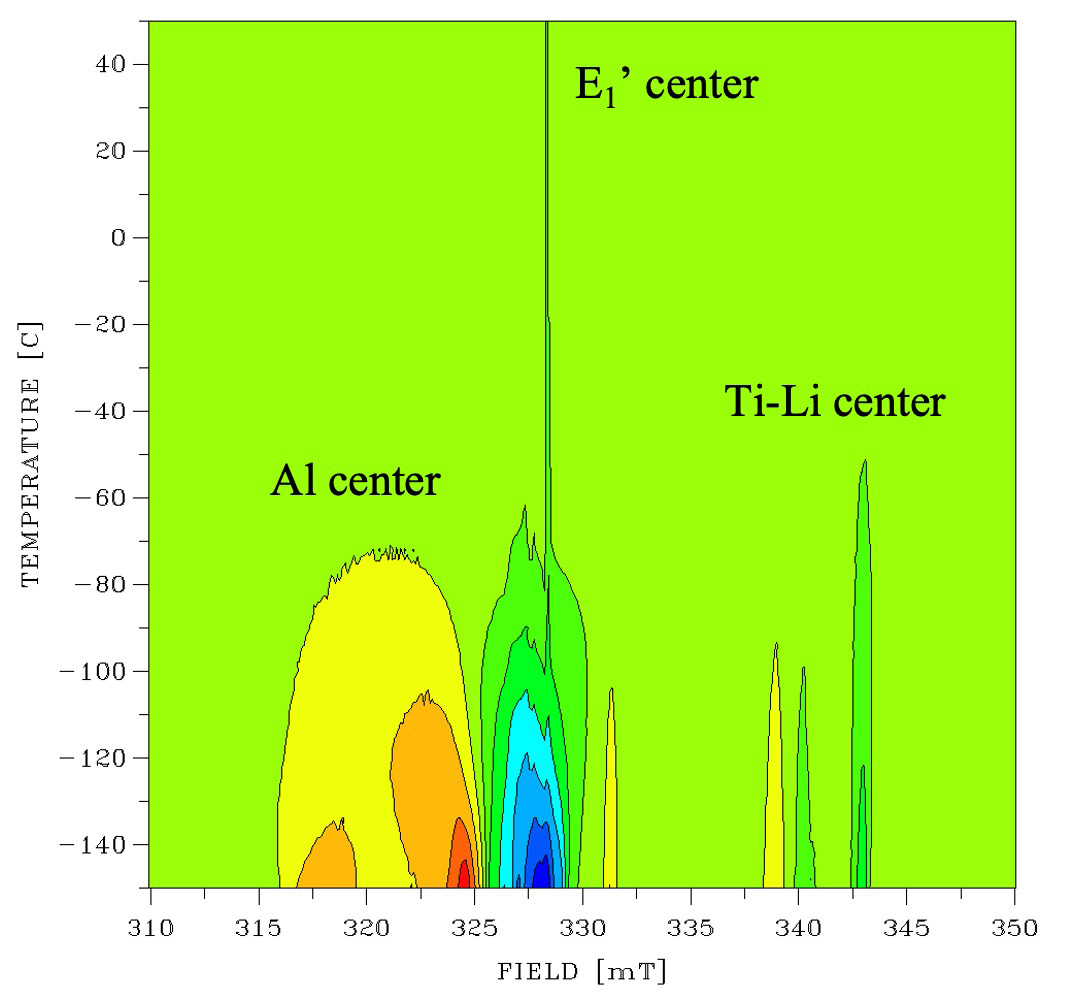

图 2 石英 ESR 信号的温度依赖性
