使用ESR设备测量半导体器件中的复合电流的方法通常称为电检测磁共振（EDMR），该复合电流取决于电子天游ty8检测中心和与反向天游ty8检测中心霍尔效应相关的电动势。
EDMR 不会通过微波反射量来检测信号，而是通过将电极连接到元件来测量电位差。因此，测量时需要准备电极配线和元件引线。
在这里，我们将介绍一个从非常简单的接线到使用用于逆天游ty8检测中心霍尔效应测量的样品制作样品管的过程示例。

薄膜元件电极和测量样品管的制作示例

薄膜元件的宽度最好切成3毫米左右，这样可以很容易地填充到Φ5样品管中。

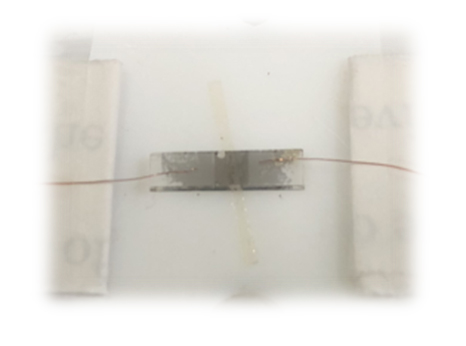

连接に使うriード线は、被覆を分割剤で去除した后、薄膜の両端に仮固定する。

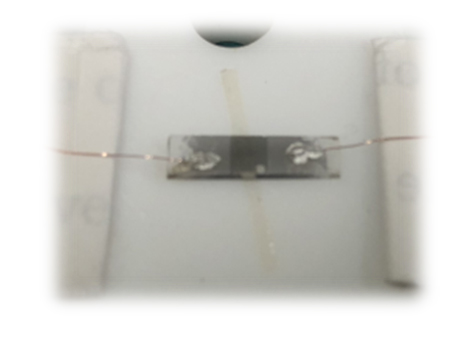

使用牙签等点滴少量市售银浆进行粘附。

图 1 将电极引线焊接至元件的示例

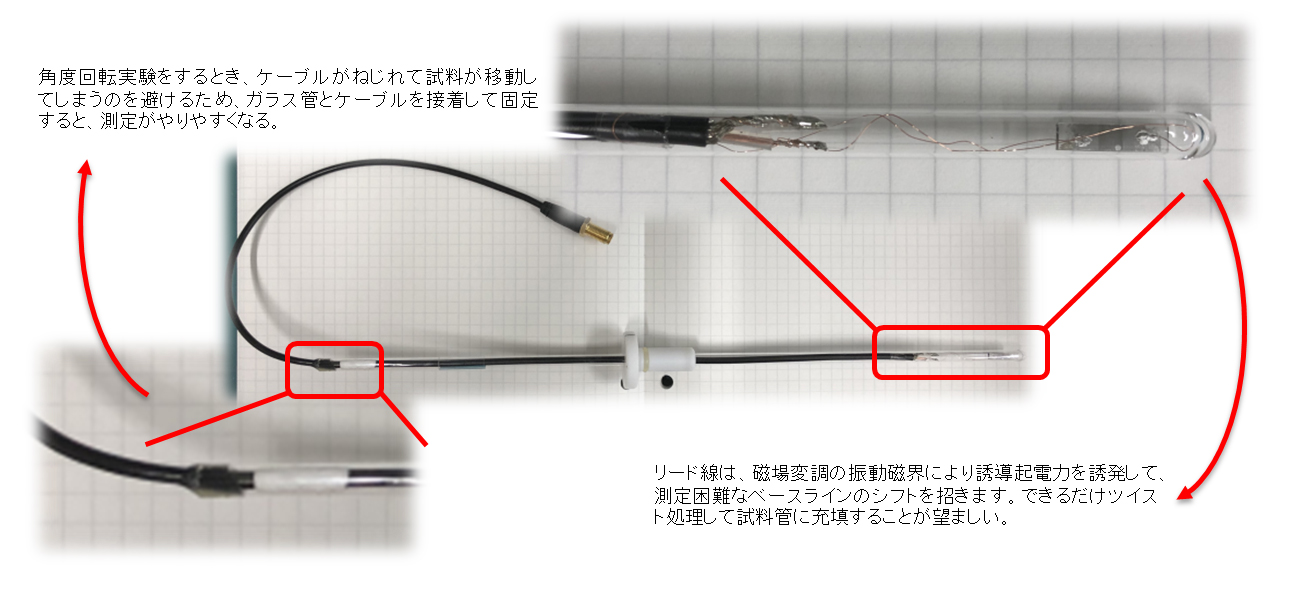

图2测量用样品管的制造示例

*测量样品由大阪市立大学 Katsuichi Kanemoto 友情提供。
