二极管电压依赖性

二极管是具有整流作用的电子元件，其特点总结如下。

• 调整电流：从交流变为直流并防止回流
• 使电压恒定：用作电源电压的参考并保护电路免受过压
• 检测信号：从无线电等无线信号中提取音频信号

这次，我们使用 EDMR 方法测量了二极管的电压依赖性。图 1 横轴显示电压，纵轴显示 EDMR 强度。该图显示，随着施加到二极管的电压增加，EDMR 强度逐渐增加，并在 04 V 左右达到最大值。该结果表明，自旋相关复合电流在达到最大值的 04 V 左右时占主导地位，并且在较高电压下扩散电流变得占主导地位^[1]。
复合电流流动的难易程度被认为是影响半导体器件性能的一个非常重要的特性，也与二极管的开关速度和耐压性能以及DRAM的刷新时间有关。这样，复合电流可以说提供了与半导体器件性能直接相关的指标。还可以通过在半导体器件的制造过程中扩散重金属来增加电子自旋来控制复合电流流动的难易程度。复合电流流动的难易程度根据电子设备而变化，即使在同一设备内，复合电流也会因环境变化而波动。
EDMR 原理和测量应用说明ER170006 ER170007 ER170008 ER170009

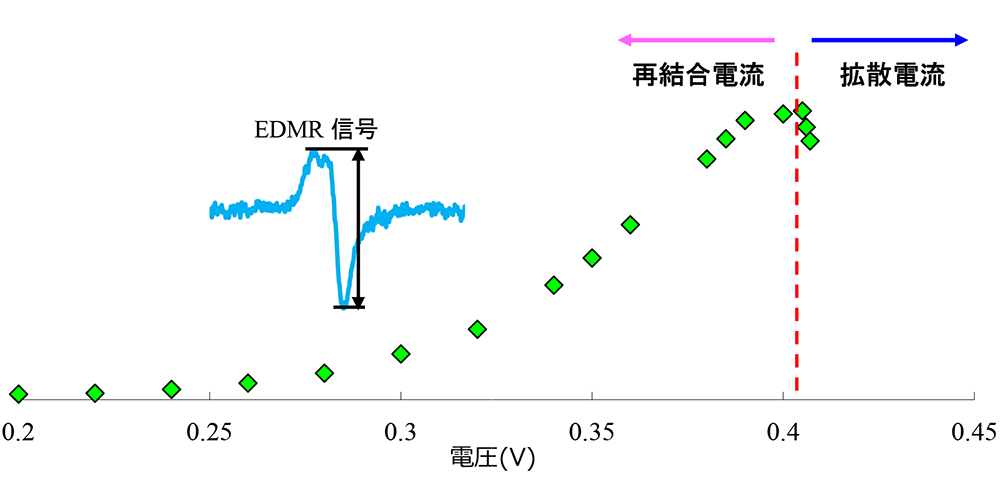

图 1 向整流二极管施加正向电压时电压和 EDMR 强度的变化

参考文献

[1] Y Kamigaki、T Miyazaki、N Yoshihiro、K Watanabe 和 K Yokokawa (1998)：电检测到的铂掺杂硅 p-n 结磁共振中的两个信号。应用物理学杂志84，2193，doi：http://dxdoiorg/101063/1368359。
