EDMR测量方法

将连接有电极的样品放置在谐振器（腔）中，像正常 ESR 测量一样，在照射微波的同时扫描磁场（图 1）。 EDMR 测量通常使用 100mW 或更高的强微波功率进行。此时，对样品施加恒定的电压和电流。当发生共振时，样品的电阻发生变化，这被检测为电流的变化。原则上，如果电流是由于电子自旋的存在而产生的，则可以在有电流流过的样品中进行 EDMR 测量。此时，调整电缆布置，使信号中不施加感应电流。这是因为当放置在磁场中的电缆形成环路时，调制磁场穿过该环路时会产生感应电流。图 2 显示了电流流经整流二极管时观察到的 EMDR 信号。

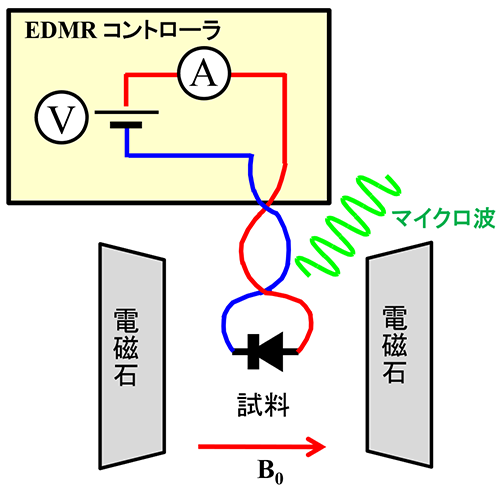

图 1 EDMR 系统

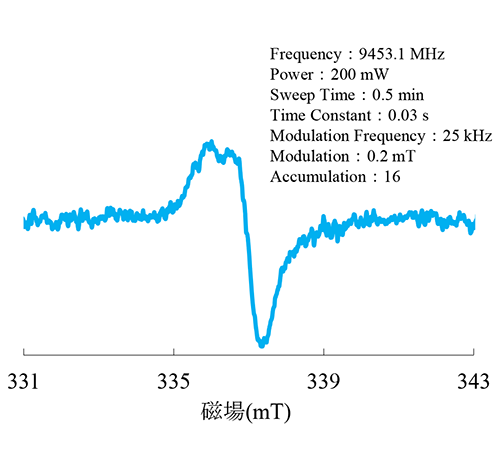

图 2 二极管 EMDR 信号

EDMR器件主要规格

♦ EDMR 控制器

• 输入阻抗：
  100 kΩ 至 1GΩ（9 种）
• 偏置输出电流：
  0 ～ 100 μA
• 偏置输出电压：
  CV（恒压）、CC（恒流）模式； 0~1V或0~10V
  CR模式（恒阻）； 0至10V

♦ 专用单元

*EDMR 测量需要 80Hz 调制线圈。
