使用 JEM-1400Flash 的高分辨率 TEM 图像 |应用说明|日本日本株式会社

EM2020-11

JEM-1400Flash 的光学系统可实现足够大的放大倍数范围（最小放大倍数：10 倍），足以用底部安装的相机拍摄整个样品网格（φ2mm），并具有 014 nm 的超高分辨率。

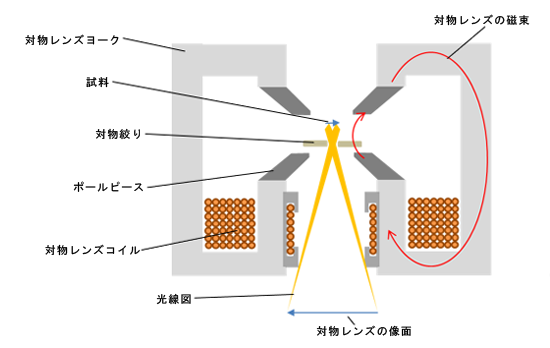

通过关闭物镜的激励并使用长焦距迷你物镜（OM 镜头），可以获得允许观察整个样品网格的极低放大倍率。高放大倍数激发短焦物镜。通过使用成像镜头进一步放大物镜获得的放大图像，可以获得高达 150 万倍的放大倍数（见图 1）。
此时，如果在物镜后焦平面插入物镜光阑，则可以获得高对比度图像。

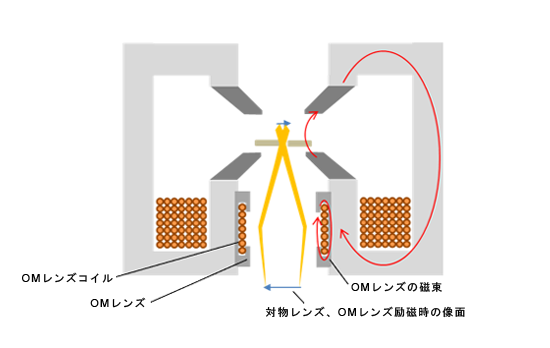

为了在物镜被激励的情况下获得数百倍的低倍图像，OM透镜被激励并且物镜图像被缩小。在这种情况下，也可以在后焦平面插入物镜光阑以增加对比度，因此可以获得与观察高倍图像时相同的高对比度图像（参见图2）。 JEM-1400Flash无缝连接这些成像模式，无需图像旋转，使您可以平滑地将放大倍率从极低放大倍数更改为最大150万倍，同时还可以始终以高对比度进行观察。

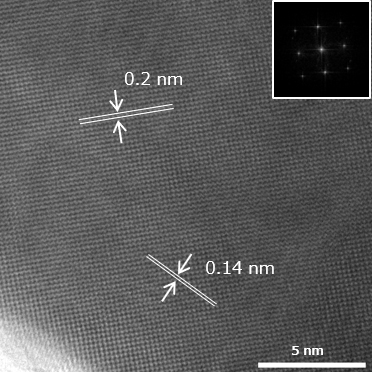

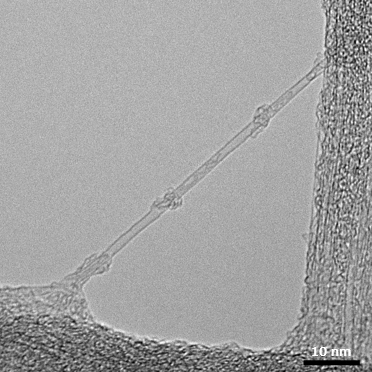

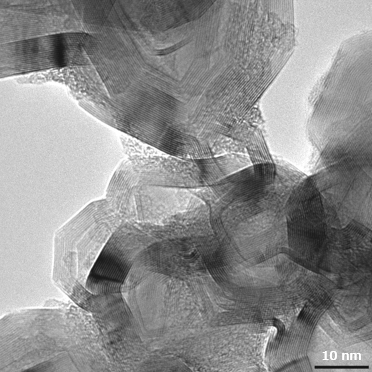

图 3 显示了使用 JEM-1400Flash 拍摄的高分辨率 TEM 图像，该图像的光学系统可让您轻松获得低放大倍率和高放大倍率图像。
