EM057
透射电子显微镜（以下简称TEM）可以以高空间分辨率观察形态和电子衍射图案，并使用能量色散X射线光谱（以下简称EDS）进行元素分析。以下是铁石棉、青石棉、温石棉、直闪石和透闪石/阳起石的形态观察和 TEM 电子衍射图以及 EDS 元素分析结果。石棉可以通过其纤维形态、电子衍射和元素成分的差异来识别，因此TEM可以用来从单根纤维中识别石棉。
石棉的类型
| 石棉石棉 | 分类 | 矿物名称 | 石棉名称 | 化学式 | H | O | 硅 | 娜 | 镁 | 钙 | 铁 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 蛇纹石型 | 温石棉温石棉 | 白石棉、暖石棉 | 镁3硅2O5(OH)4 | ○ | ○ | ○ | ○ | ||||
| 角闪石类型 | 铁石棉铁镁石 | 棕色石棉 | (铁2+，镁)7硅8O22(OH)2 | ○ | ○ | ○ | ○ | ○ | |||
| 青石棉青石棉 | 蓝色石棉 | 娜2(铁2+，镁)3铁3+2硅8O22(OH)2 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 直闪石#1直闪石 | 正闪石石棉 | (镁、铁2+)7硅8O22(OH)2 | ○ | ○ | ○ | ○ | ○ | ||||
| 透闪石#1,2透闪石 | 透闪石石棉 | 加拿大2(镁、铁2+)5硅8O22(OH)2 | ○ | ○ | ○ | ○#2 | ○ | ○#2 | |||
| 阳起石#1,2阳起石 | Yoki 石棉 | 加拿大2(铁2+，镁)5硅8O22(OH)2 | ○ | ○ | ○ | ○#2 | ○ | ○#2 |
#1：直闪石、透闪石和阳起石也包含在石棉法规中。#2：透闪石和阳起石是不同的矿物类型，具体取决于镁和铁的含量。

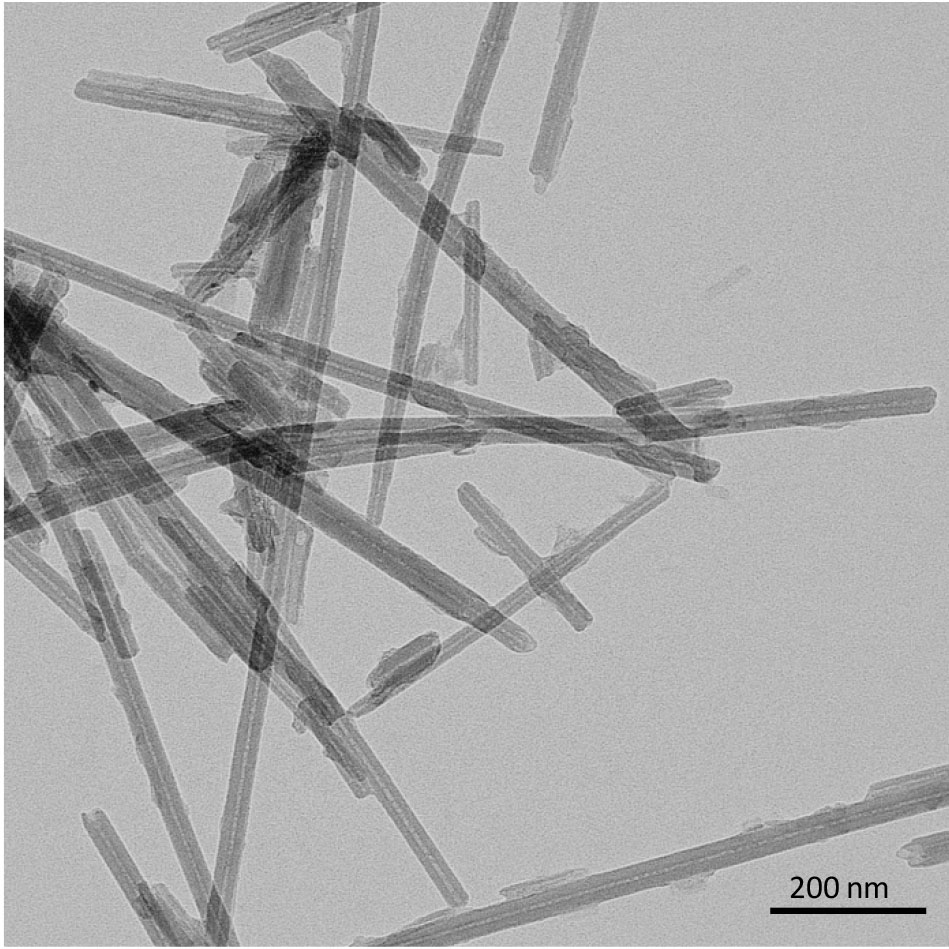

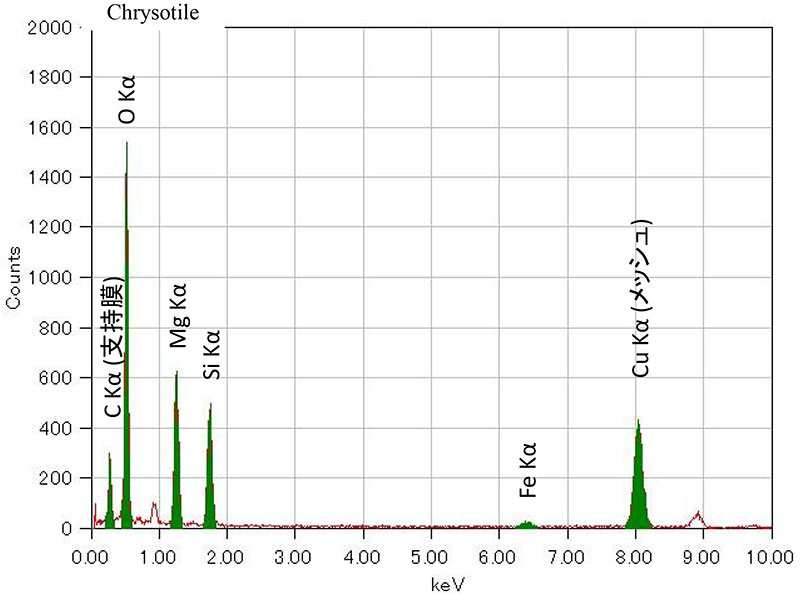

温石棉镁3硅2O5(OH)4温石棉
铁石棉 (Fe2+，镁)7硅8O22(OH)2铁石棉

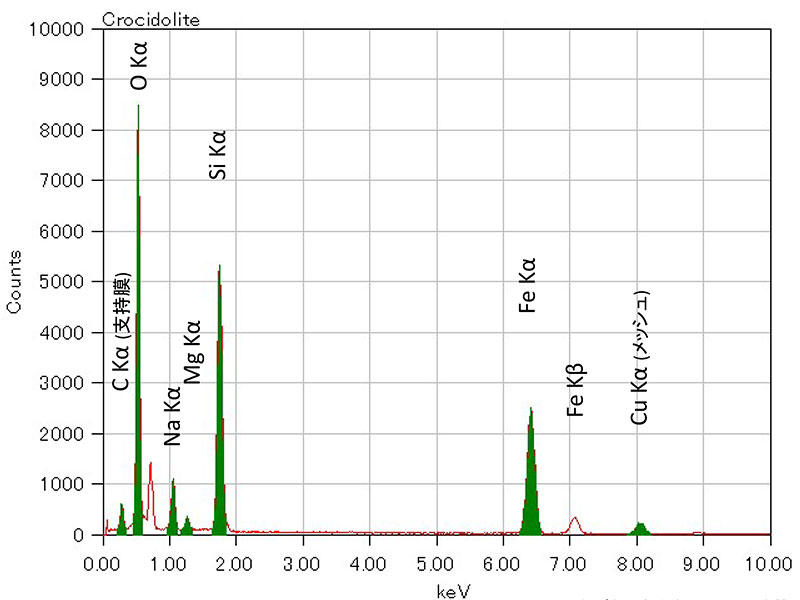

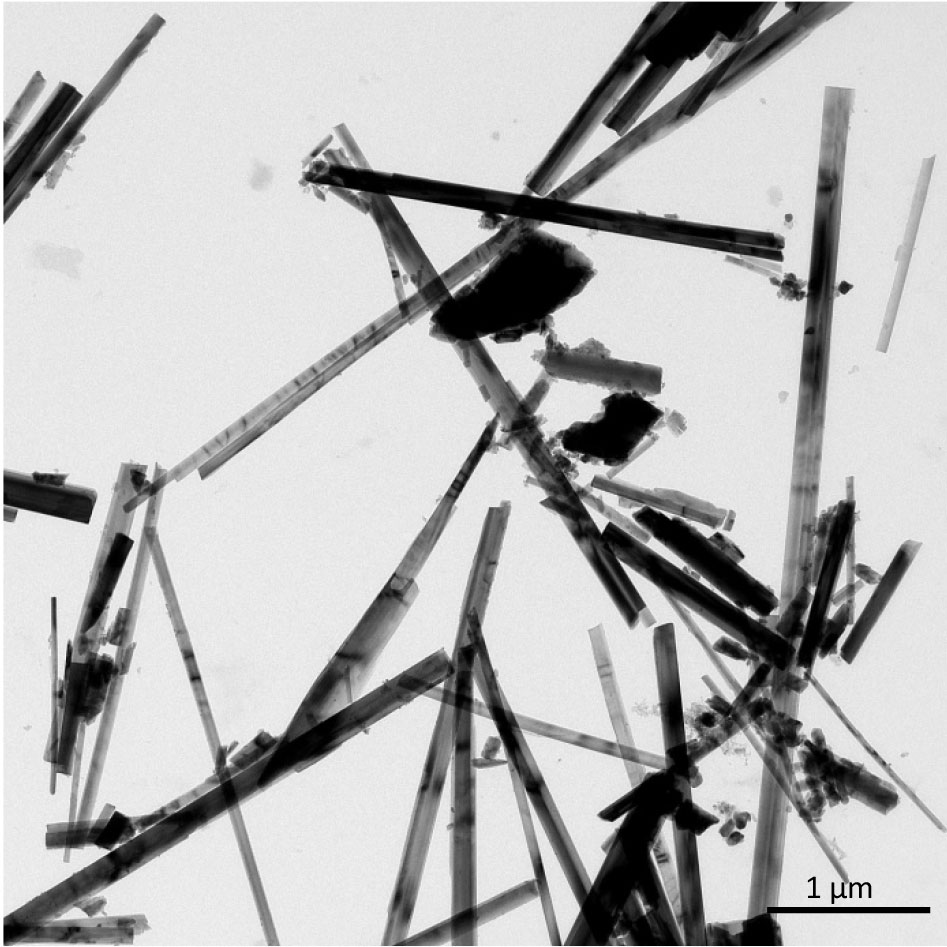

（C和Cu分别是来自支撑样品的支撑膜和网的元素。）青石棉钠2(铁2+，镁)3铁3+2硅8O22(OH)2青石棉

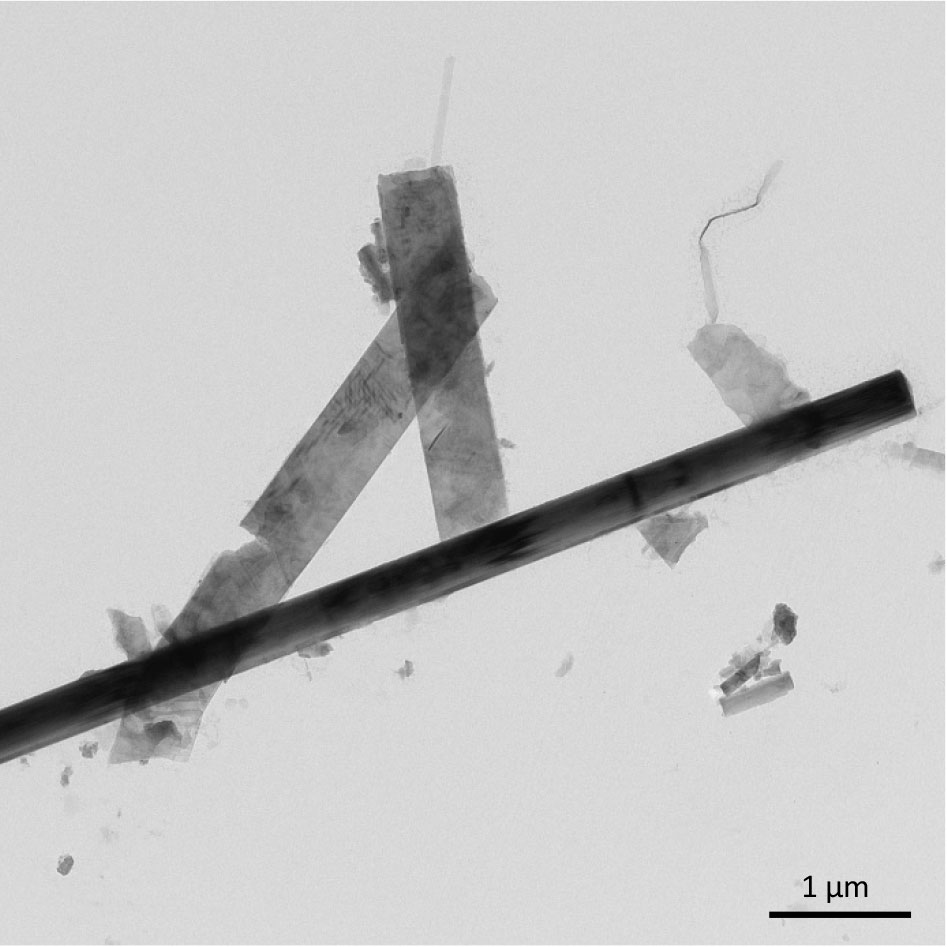

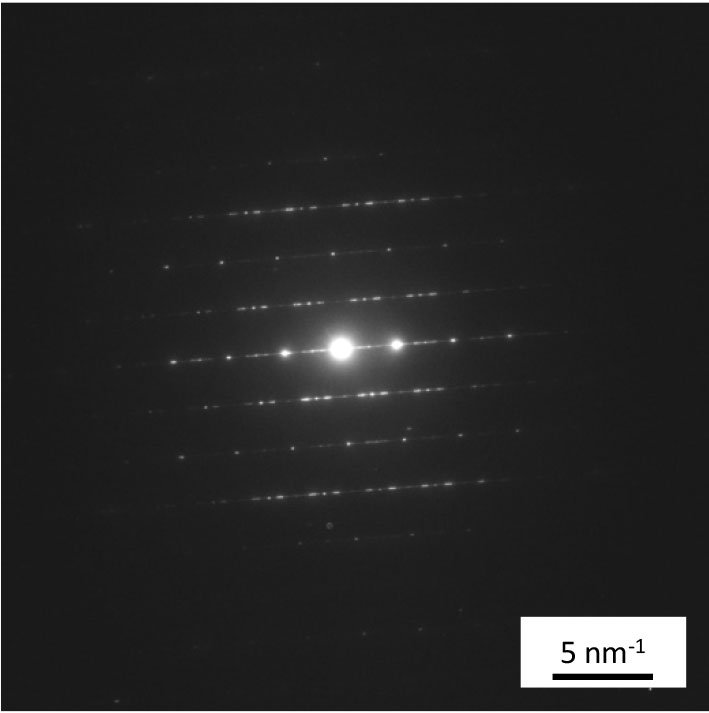

（C和Cu分别是来自支撑样品的支撑膜和网的元素。）直闪石（镁、铁2+)7硅8O22(OH)2直闪石

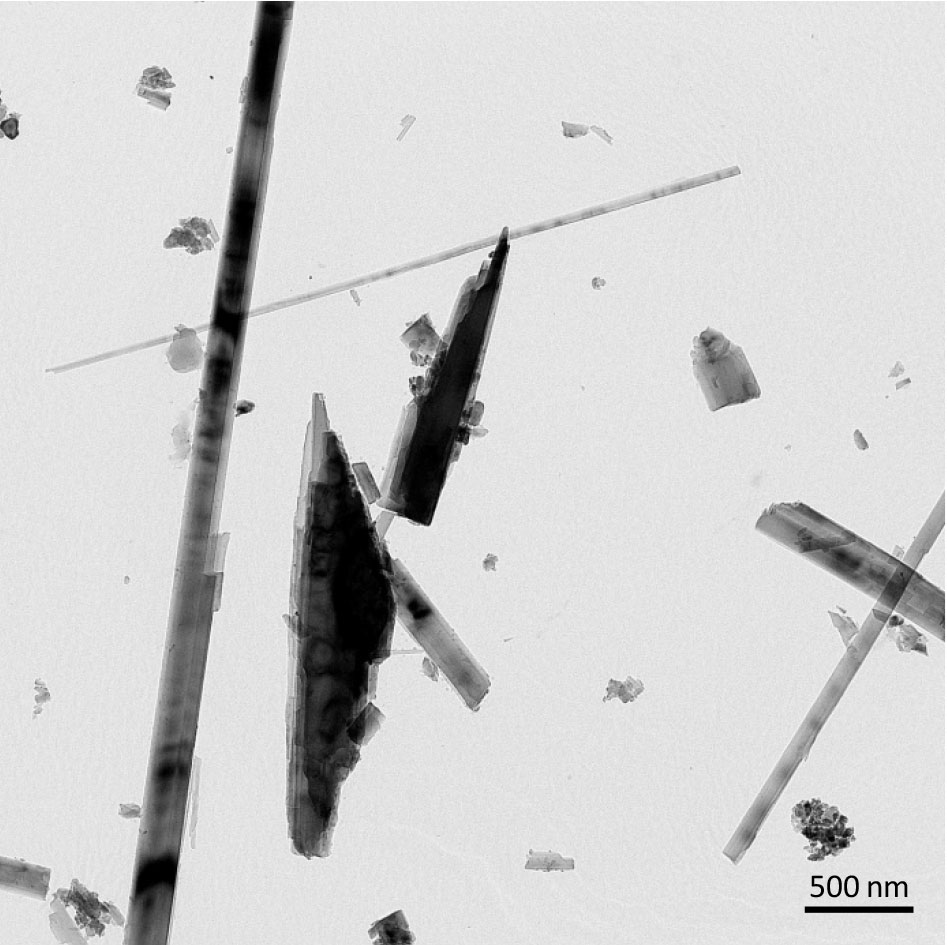

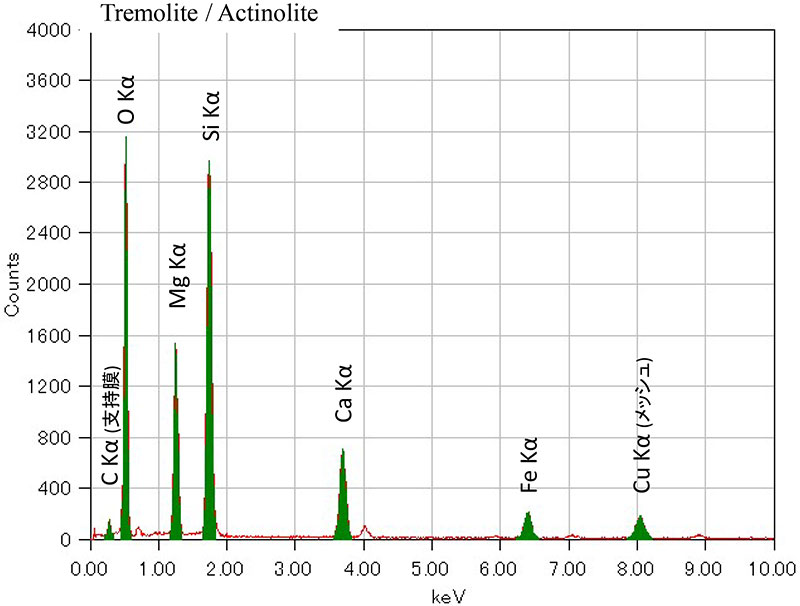

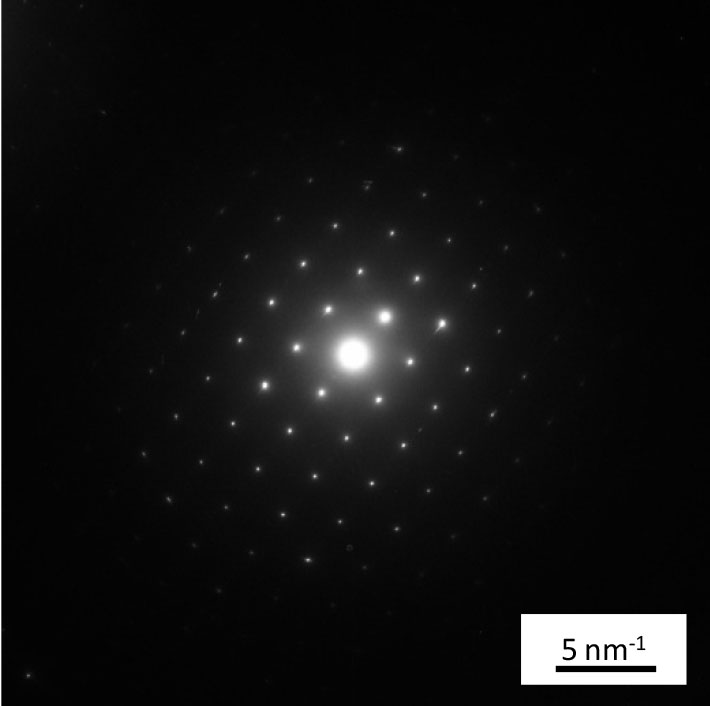

（C和Cu分别是来自支撑样品的支撑膜和网的元素。）透闪石/阳起石钙2(镁、铁2+)5硅8O22(OH)2/钙2(铁2+，镁)5硅8O22(OH)2透闪石/阳起石
（C和Cu分别是来自支撑样品的支撑膜和网的元素。）透闪石和阳起石是不同的矿物类型，具体取决于镁和铁的含量。- 点击此处查看此页面的可打印 PDF。点击打开新窗口。
