摘要

在二恶英和PCB等二恶英类化合物的分析中，需要测量许多具有相同组成式的异构体，因此需要专门的知识来识别分析中的峰。为了应对二恶英类化合物的特殊分析，我们公司开发并销售了二恶英分析程序“DioK”。
这次，我们在新安装的台式GC/MS定量分析软件“Escrime™”的基础上，开发了一种新的定量分析软件“TQ-DioK”，该软件集成了DioK培养的二恶英类化合物数据分析所需的功能。 TQ-DioK 与其所基于的 Escrime™ 一样，与我们公司销售的两种台式 GC/MS 型号兼容：“JMS-Q1500GC”和“JMS-TQ4000GC”。

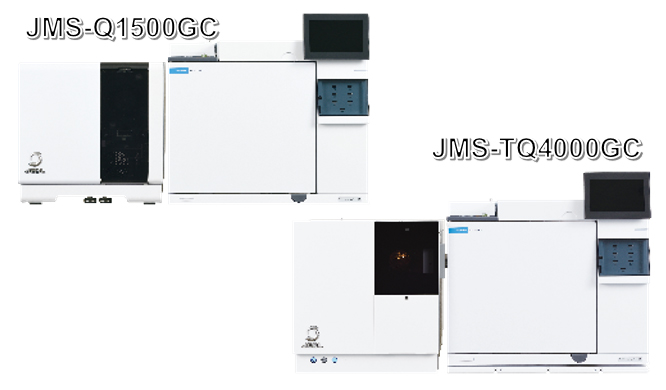

“TQ-DioK”的兼容型号

用户界面

TQ-DioK 的用户界面 (UI) 与传统 DioK 的不同之处在于它具有多窗格结构，允许同时显示不同的信息。 TQ-DioK的UI如图1所示。

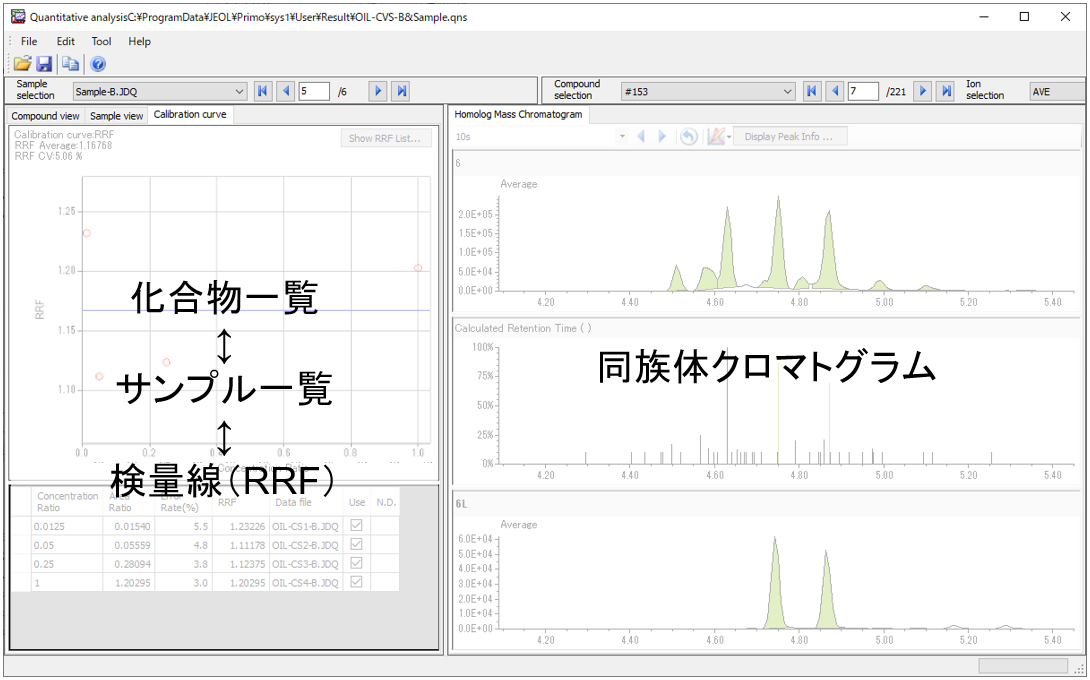

图1 TQ-DioK 的用户界面

用户界面的右侧会显示同系物色谱图，让您可以检查所有感兴趣的异构体的峰。除了天然和内标 (IS) 色谱图之外，同类物色谱图还显示为根据指定峰预测的保留时间图（计算保留时间）。这三个图表始终在同一时间轴上同步。可以使用鼠标对色谱图进行积分校正，也可以通过将计算的保留时间图拖动到目标峰来更改峰分配（图 2）。
在用户界面的左侧，可以在三种类型的显示之间切换：化合物列表、样品列表和校准曲线 (RRF) 显示。 RRF可以显示为每个异构体的图，也可以将每个异构体的值、平均值、标准偏差等显示为列表（图3）。

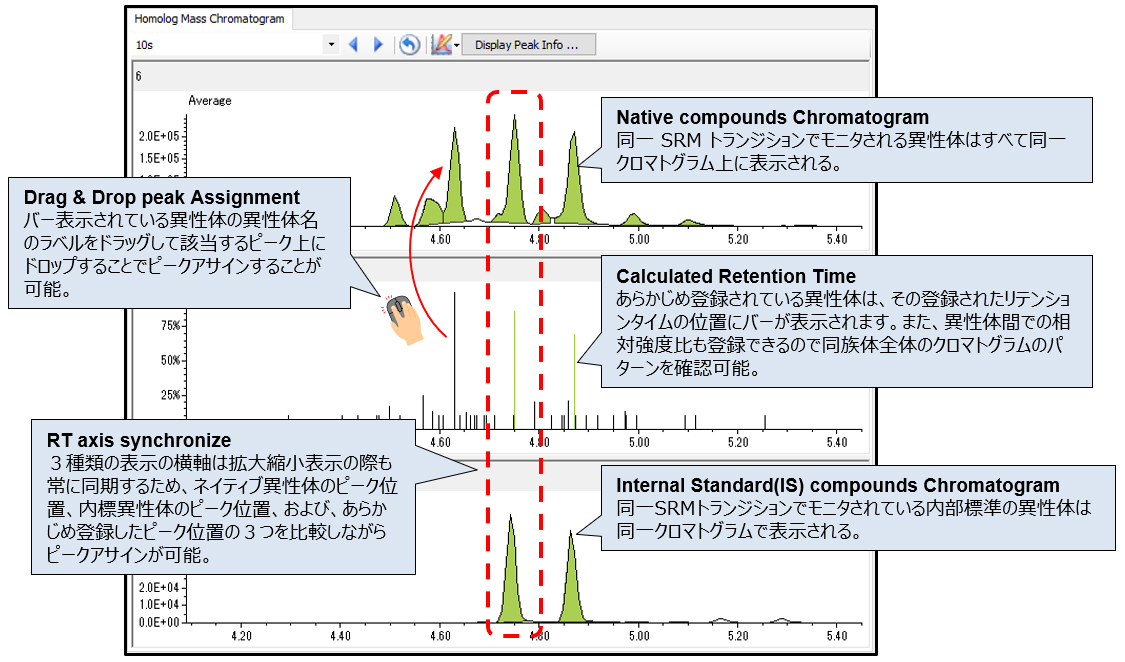

图2 同系物色谱功能说明

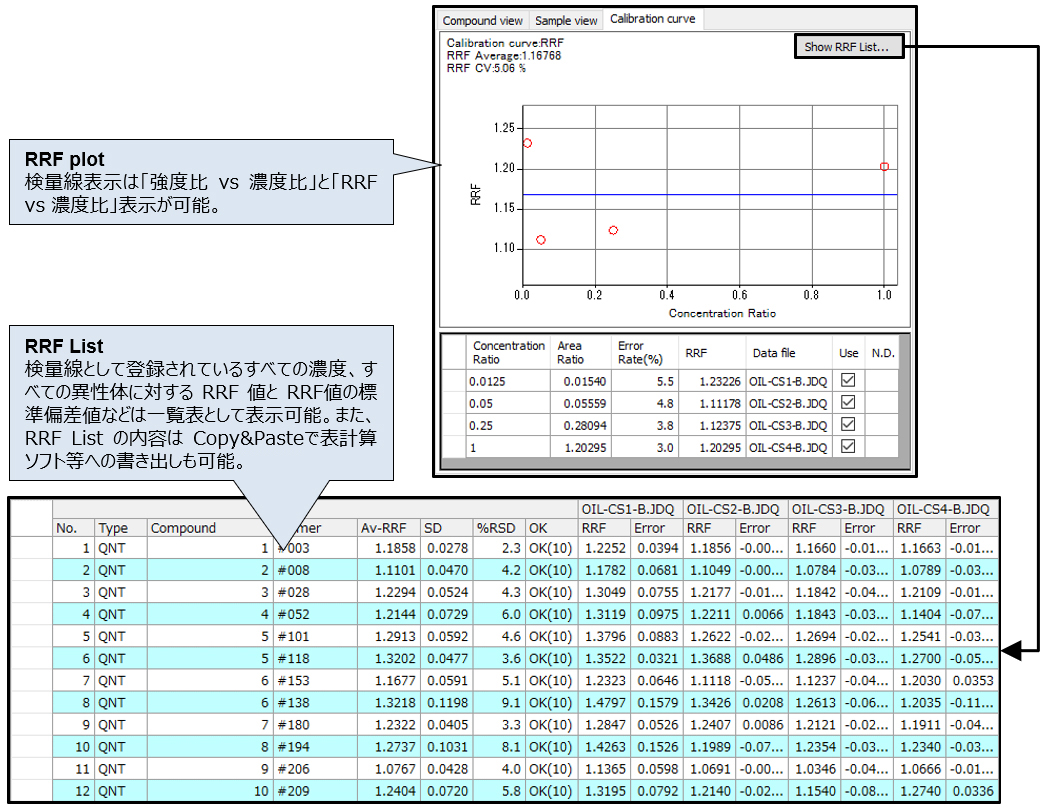

图3 RRF 显示说明

关于导出功能

多氯联苯和二恶英的计算方法根据适用的法律法规差异很大。为了符合各种法律法规要求不同的计算方法，TQ-DioK使用导出功能生成记录计算所需的各种数值的文件，并使用它们来计算定量值。除了与传统DioK兼容的DioK格式（*xlsx）外，您还可以选择PCB定量格式（*txt），该格式适合计算绝缘油中的PCB或低浓度PCB。计算定量值时，您可以使用我公司编写的宏或脚本，以符合各种法律法规的高度灵活的格式输出（→图4）。

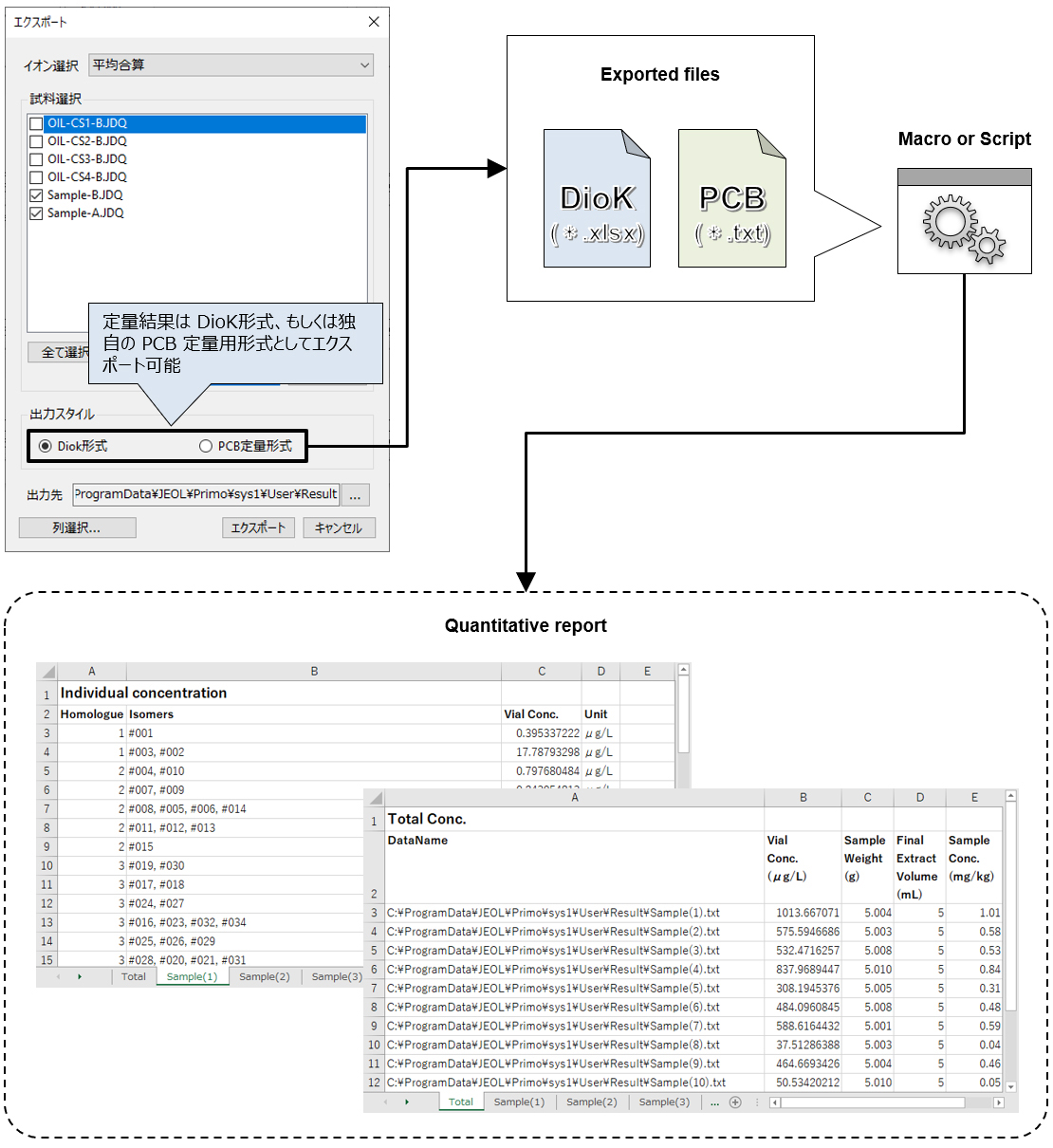

图4 导出功能说明
