磁场消除系统
越来越需要针对影响科学和科学设备（例如铁路、高速公路、建筑物电梯和输电线）性能的波动磁场采取对策。 JEOL 拥有多种内部开发的主动磁场消除器，可满足高性能科学设备的特点。
主动磁场消除器原理
响应于安装在设备附近的传感器检测到的波动磁场，从消除器线圈输出相反方向的补偿磁场，以抵消传感器附近的磁场。与无源屏蔽方法相比，该方法可以有效对抗波动磁场，同时显着降低成本。我们选择最佳的传感器和消除线圈来适应每个目标设备和安装位置的不同条件，以最大限度地发挥有源磁场消除器的性能。

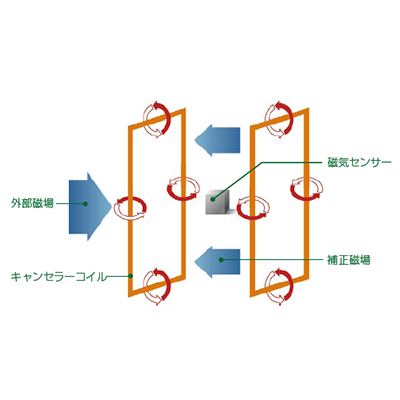

主动磁场消除器示意图
时间轴波形 顶部：消除器关闭 底部：消除器开启
主动磁场消除器的效果
使用JEM-ARM200F的观察示例
样品：SI [110] 放大倍数：× 25 M响应磁传感器检测到的波动磁场，抵消线圈产生校正磁场以衰减传感器附近的磁场。

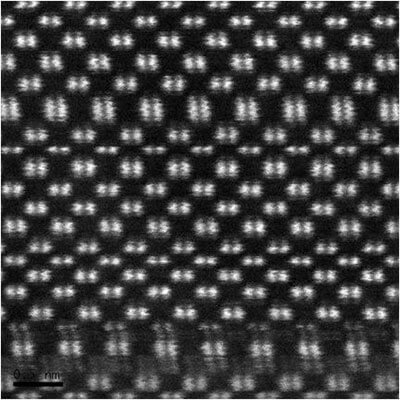

主动关闭
电子束受到直流变化磁场的影响，观察到的图像出现不规则的畸变和噪声。

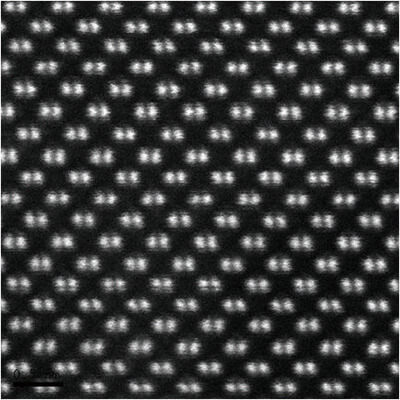

开启
主动磁场消除器的作用减少了直流脉动磁场的影响，并提供清晰的观察图像。
产品阵容
主动磁场消除器配置

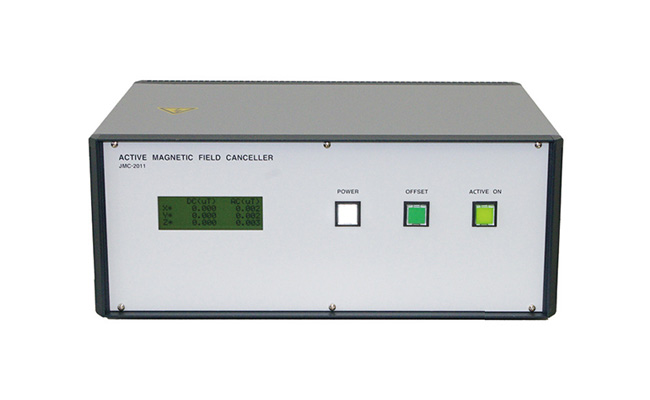

控制器
3轴分离式磁传感器(78210/78250/68021系列)
3轴集成磁传感器(78300/68030系列)
消除线圈笼
安装示例（JIB-PS500i+扩展坞）
