我们想介绍一些我们定制的适配器。它作为通用产品出售。
用于多重观察

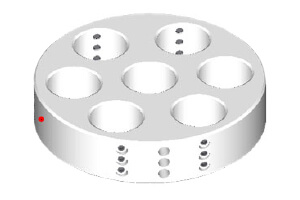

用于观察多个嵌入样本的适配器
功能
- 采用顶面调节的结构
- 从适配器底部插入示例
- 可以在不接触观察表面的情况下安装
- 轻松定位样品
- 样品直接用侧面螺丝固定
| 零件号 | 产品名称 | 最大样本量 | 已安装件数 | 观察田 | 目标样品架 |
|---|---|---|---|---|---|
| 783127421 | 适配器φ76×23（φ255×20 3个） | φ255mm×20mm | 3 件 | φ22mm | φ76mm散装支架 |
| 783131534 | 适配器φ101×23（φ255×20 4个） | 4 件 | φ22mm | φ102mm散装支架 | |
| 804446920 | 适配器φ101×23（φ254×20 7个） | 7 件 | φ23mm | ||
| 783136901 | 102mm专用适配器样品 φ3175×10 5孔 | φ3175mm×10mm | 5 件 | φ29mm | |
| 804446938 | 适配器 φ101×23 (φ381×20) 5 个 | φ38mm×20mm | 4 件 | φ357mm |

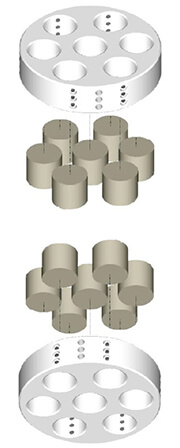

处理示例
零件号 804446920
1。将示例加载到适配器中
- 从适配器底部插入样品，将其向上推并用侧面螺钉固定，同时敲击顶部调节
- 重复加载所有样本
- 将适配器翻转过来，将样品的观察侧向下插入，并用侧面螺钉将其固定，同时将其推入。
- 重复加载所有样本
2。安装在样品架上并用侧面螺钉固定
3。安装在设备上
横截面观察适配器
功能
- 它是弹簧式虎钳式适配器
- 使用夹具可以更轻松地设置样品
| 编号 | 零件号产品名称 | 标准 | 用法 | |
|---|---|---|---|---|
| 1 |
|
|
|
|
| 2 |
|
|
|
|
| 3 |
|
|
|
|
| 4 |
|
|
|
|

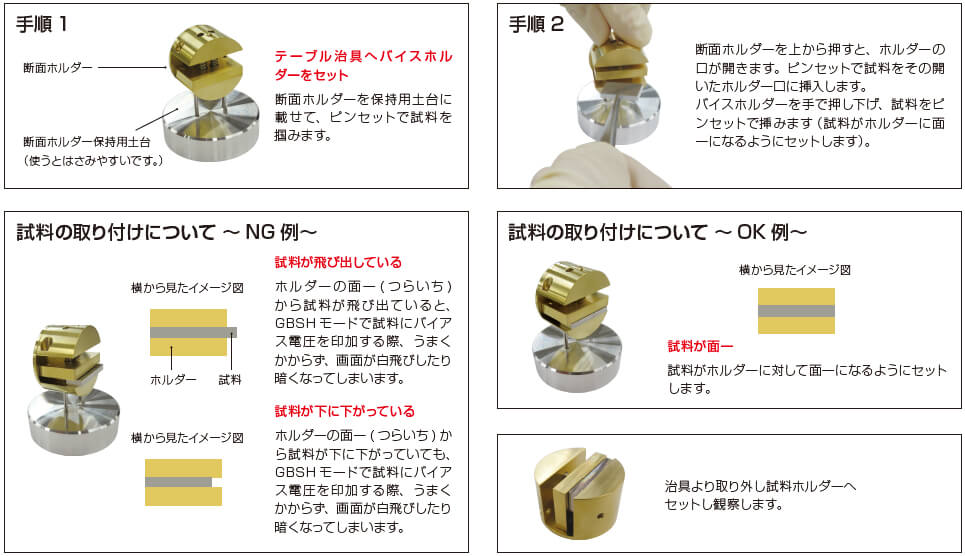

处理示例
订单/查询
JEOL Solutions 零部件销售 EC 网站
经营管理中心配件销售管理部东京都昭岛市武藏野 3-1-2 196-8558
