主动隔振系统TCN300XNL基于空气安装，集成了高精度振动传感器、线性电机型执行器和数字控制器，可在1至20 Hz的频率范围内实现最大-30 dB的衰减率。此外，TCN300XNL 的标准地板前馈 (FFF) 功能即使在其他机械或设备产生较大稳定振动的安装条件下也可确保高水平的阻尼性能。
3个方向（水平和垂直）高精度传感器
6自由度反馈控制
前馈功能
发货调整后客户无需任何操作
功能
主动隔振系统原理
响应安装在设备弹簧上的传感器检测到的振动，执行器输出相反方向的力以消除弹簧上的振动。这使得可以衰减在被动隔振中不可避免的共振频率处的振动放大。

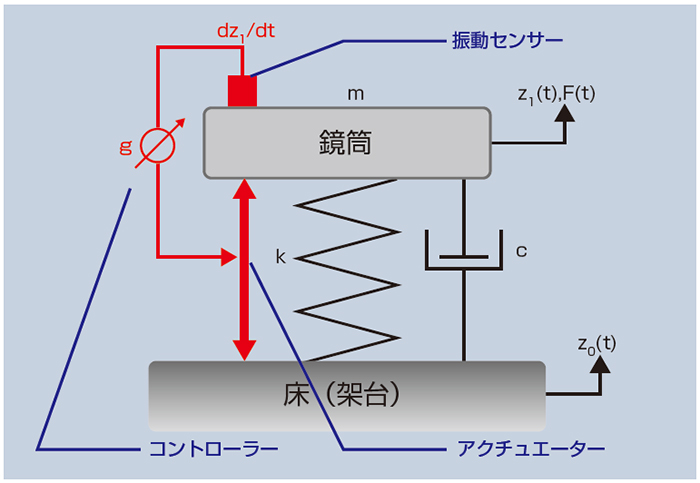

主动隔振器示意图
振动传递率（横轴：频率，纵轴：倍率）
特别说明
- 需要提前对安装房间进行地面振动测量，以确定是否可以安装该隔振台。
- 此规格如有更改，恕不另行通知。
安装环境措施
为了让您的设备发挥出最佳性能，我们利用最新的测量设备以及丰富的经验和专业知识，为您的设备以及样品预处理室和特殊室提供最佳环境的整体解决方案。
规格/选项
规格
| 最大允许负载（包括设备本体和选件） | 3,300公斤 |
|---|---|
| 所需气压 | 05MPa |
| 气动软管直径 | 外径6mm |
| 机身颜色（主动安装） | 红色 |
| 气动相关零件 | 标准设备 |
| 电源电压/电流 | 100-230V 25A *请准备一个带接地端子的3P插座 |
组件
| 控制器 OPTICON1010 | 1 单位 | 420mm(深)× 310mm(宽)× 120mm(高) ＜10kg |
|---|---|---|
| 主动安装 | 4 单位 | 300mm(D)× 307mm(W)× 263mm(H) 53kg(每条腿) |
| 传感器电缆 | 3 件 | 5m |
| 执行器电缆 | 4 件 | 5m |
| 电源线 | 1 件 | 2m |
| FFF传感器 | 2 件 | 45毫米(深)× 102毫米(宽)× 54毫米(高) |
特别说明
- 需要提前对安装房间进行地面振动测量，以确定是否可以安装该隔振台。
- 这些规格如有更改，恕不另行通知。
目录下载
JEM-ARM300F 的 TCN300XNL 主动隔振系统
