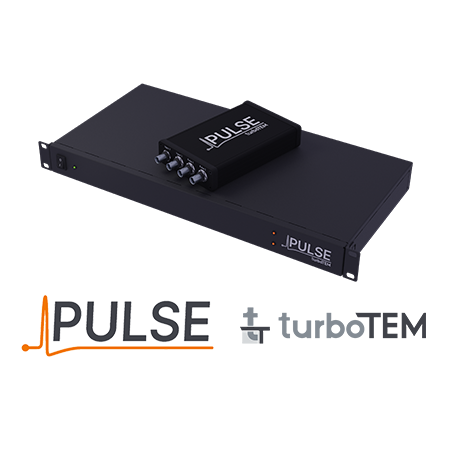

ID-04420脉冲PULSE STEM 数字处理器（2 通道）ID-04440脉冲PULSE STEM 数字处理器（4 通道）脉冲系统是模块化和可改装的升级，可提高扫描传输的速度和精度电子显微镜信号。其核心是从电子探测器（包括使用基于闪烁体技术的电子探测器）传输模拟信号，识别单个电子事件并返回全数字输出。结果是具有校准的单个电子单元的图像，具有真正的零背景水平和纯泊松噪声。
功能
连接到任何接受 TTL 数字输入的采集系统。
生成具有真正的零暗电平和纯泊松噪声的可量化图像。
与现有探测器一起工作，同时采集图像，包括光谱。
具有两个通道，可在两个独立的探测器上进行电子计数。
规格/选项
| 2 频道 | 4 频道 | ||
|---|---|---|---|
| 没有。频道 | 2进，2出 | 4进4出 | |
| 连接 | BNC | ||
| 输入范围 | 最大。 ±10V | ||
| 输入分辨率 | 14 位 | ||
| 输入阻抗 | 50Ω | ||
| 采样率 | 125 Msps（每个通道） | ||
| 输出电压 | 33V CMOS，5V TTL | ||
| 输出频率 | 最大。 625兆赫 | ||
| 电源 | 5V（USB-C 或桶形插孔） | ||
| 控制接口 | RJ45 以太网 | ||
图库

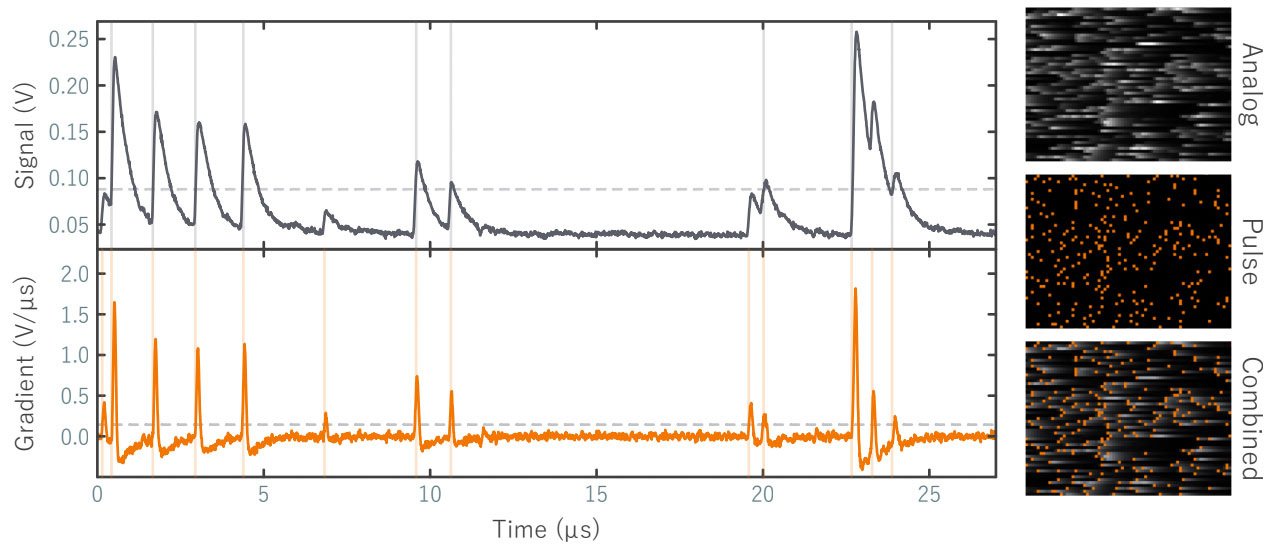

来自闪烁体探测器的原始数据流（顶部）和微分信号（底部）。水平虚线显示示例阈值，垂直线显示检测到的电子。右图显示了来自模拟和脉冲检测的高速、低剂量图像，显示了使用脉冲时改进的时间响应。

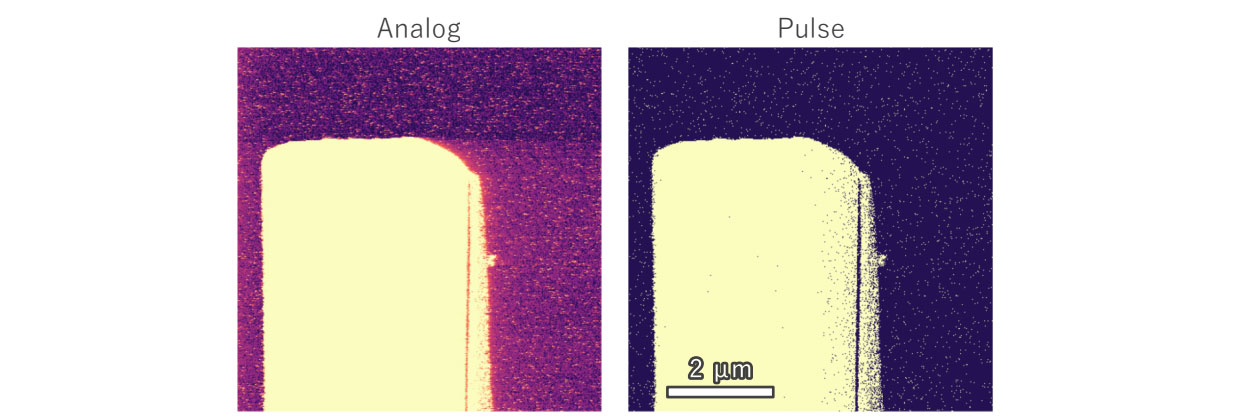

使用模拟（左）和脉冲（右）信号获取的 FIB 薄片的低放大倍率图像。可以在模拟信号中观察到缓慢进入真空的条纹。

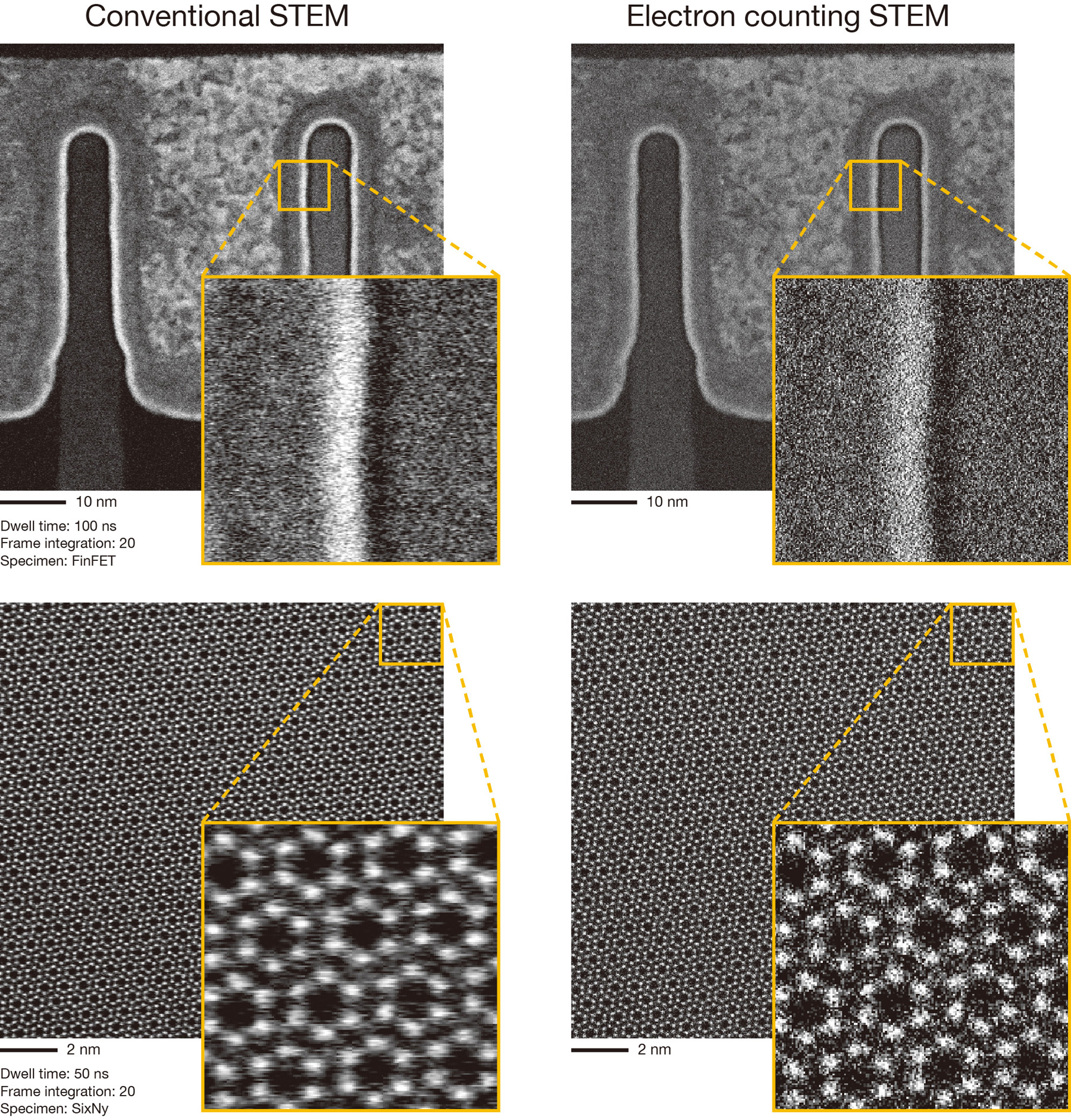

使用电子计数方法改善 STEM 的信噪比
通过为透射电子显微镜配备 STEM 数字处理器 (ID-04420PULSE / ID-04440PULSE) 附件，可以使用电子计数而不是传统的模拟信号处理来捕获 STEM 图像。该技术通过消除主要噪声源以及探测器中产生的余辉效应，能够显示更清晰、噪声更少的图像，特别是在高速扫描期间。
此功能也可在高端基于事件的调制系统（ID-04320TEMPO / ID-04340TEMPO）上使用。但是，要充分利用基于事件的调制系统的功能，需要 EDM Basic 或 EDM Synchrony。
