详细的三维构图
TEM 断层扫描系统可自动采集连续倾斜图像，用于断层扫描到三维重建。该 TEM 断层扫描系统使用具有专有算法的软件（Recorder、Composer、Visualizer-Kai）来自动执行针对电子断层扫描的各种调整。
功能
录音机
这是用于在短时间内自动获取断层扫描所需的连续倾斜图像的软件。
为了提高三维重建的精度，需要在以恒定的角度步长倾斜样本的同时获取更多图像作为原始数据。它以设定的角度步长自动倾斜样品，校正因倾斜引起的视场偏移，调整焦点并获取图像。

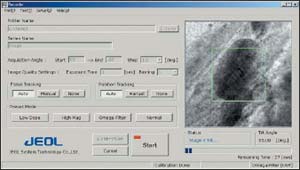

录音机操作屏幕
作曲家
这是使用计算机断层扫描从获取的连续倾斜图像进行三维重建的软件。
图像数据的精确对准是电子断层扫描中的一个挑战。 Composer通过计算倾斜轴的三维位置并分析精确的角度信息来解决这个问题。这使得可以通过简单的操作在短时间内进行高精度的三维重建。
作曲家操作屏幕
展示台-Kai
它是一款应用软件，可以通过体渲染、表面渲染等多种方式显示3D重建数据，并让您可以在显示器上自由操作和观察，就像握在手中一样。
您可以使用鼠标自由移动和显示 3D 图像。 Visualizer-Kai还具有长度测量功能。

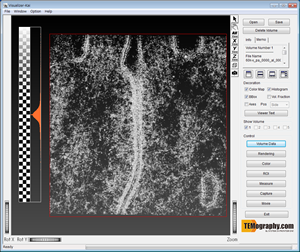

展示台操作屏幕
高倾斜样品台（可选）
高倾斜样品台需要高倾斜角度的图像采集。
3D重建应用示例：紧密连接的3D结构分析
[测量条件]
加速电压：120kV
倾斜角度：±65°，1°步长
样品：紧密连接（小鼠小肠上皮，样品厚度70 nm）
标本描述：紧密连接是存在于脊椎动物上皮细胞顶端区域的细胞粘附结构。

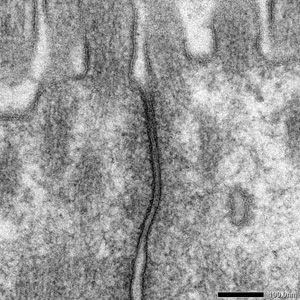

图1 紧密连接的TEM图像
在紧密连接处，相邻细胞之间的细胞膜紧密接触，充当阻止水和离子通过的屏障。
这次，我们分析了细胞膜在这个紧密连接处的三维形态。
电影 1：使用 Composer 对齐图像数据
Recorder 拍摄的连续倾斜图像使用 Composer 进行对齐。传统方法需要基准标记，例如胶体金颗粒，但 Composer 允许在没有基准标记的情况下进行对齐。

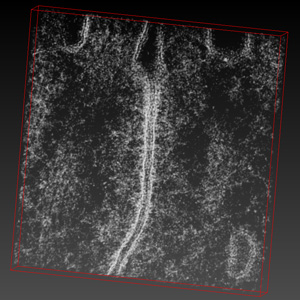

紧密连接的体积渲染图像
电影2：紧密连接体积渲染图像
Visualizer-Kai 允许您自由移动和观察三维重建图像。

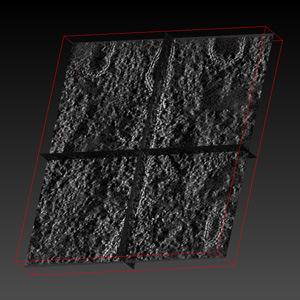

紧密连接的切片图像
电影3：紧密连接的切片图像
可以观察到，细胞膜的紧密连接结构是一种动态结构，其中同一位置的膜不会继续粘在一起，而是在三维上改变它们的粘连位置。

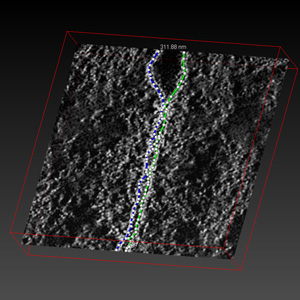

长度测量
Visualizer-Kai 还允许您测量长度。
