天游线路检测中心 用于 EPMA 的 miXcroscopy™

光学显微镜系统主要规格

·光学显微镜	尼康 LV100DA-U 制造
光学显微镜系统	XM-Z17003TOMSS
观察模式	明场、暗场、透射观察（具有简单的偏光观察功能）
物镜	2.5×、5×、10×、20×、50×
光源	卤素反射照明、卤素透射照明
·相机	尼康 DS-Fi3，1/18 类型颜色，58
·电动舞台	使用之前的 HEP1NLV 编码器
移动范围	114毫米×75毫米
分辨率	002μm
·运行环境
操作系统	Windows®7/Windows®10（64 位）
平台	尼康 NIS-Elements Ver450 BR 测量套件
电源	AC100V、1100W以上
足迹	W1,000mm × D600mm（不含PC）
联动软件	XM-27910OMLS

脚注：Windows 是 Microsoft Corporation 在美国和其他国家/地区的注册商标或商标。

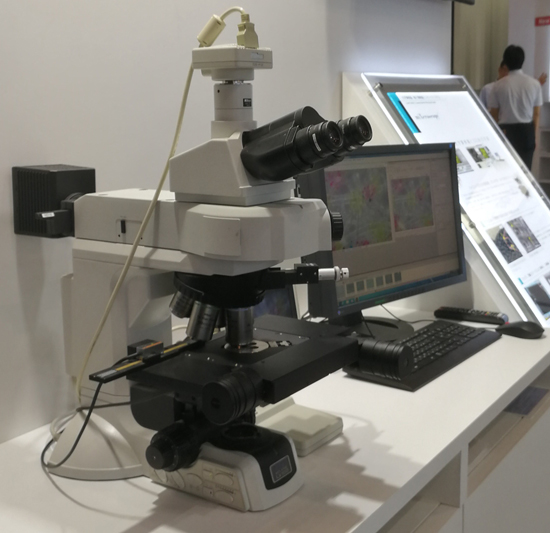

光学显微镜系统

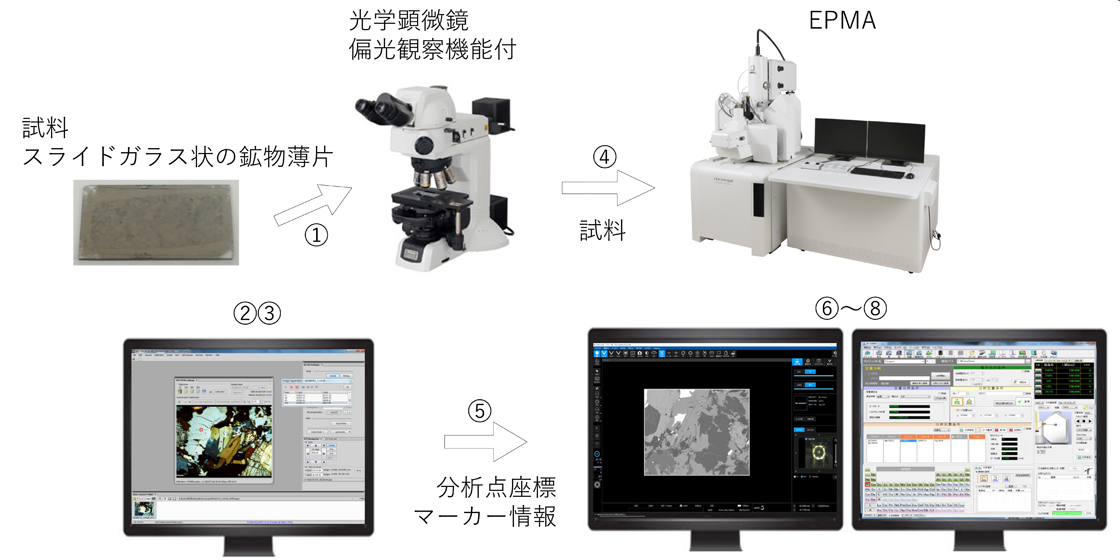

点记录器功能及其用法

• 将样品连接到光学显微镜上。
• 确定样本上的三个目标并将它们注册为标记坐标。
• 注册您想要分析的多个位置（坐标）。
• 从光学显微镜中取出样品并将其附着到 EPMA。
• 将2和3的注册信息传输到EPMA侧。
• 2。将样品移动到步骤 2 中输入的目标位置，并确定 EPMA 上的标记坐标位置。
• 用光学显微镜记录的坐标将转换为EPMA分析程序中的分析位置，因此请检查转换后的分析位置，并在必要时进行纠正。
• 运行分析程序。

当输入大量分析位置时，无需在输入步骤(3)中使用EPMA主机，因此您可以在执行测量的同时在EPMA主机上输入大量分析位置，并且可以将EPMA主机的机器时间有效地分配给分析执行。

广域图像采集示例

NIS-Elements BR是尼康光学显微镜的图像集成软件，可以通过控制高精度电动载物台和CCD相机自动获取大图像（高清广域图像）。
您可以从多个视野拍摄图像并将它们拼接在一起以创建一张大的高倍率图像。还可以将多个捕获的图像拼接在一起。可以在低倍率获取的图像上指定和选择要获取的图像的范围。

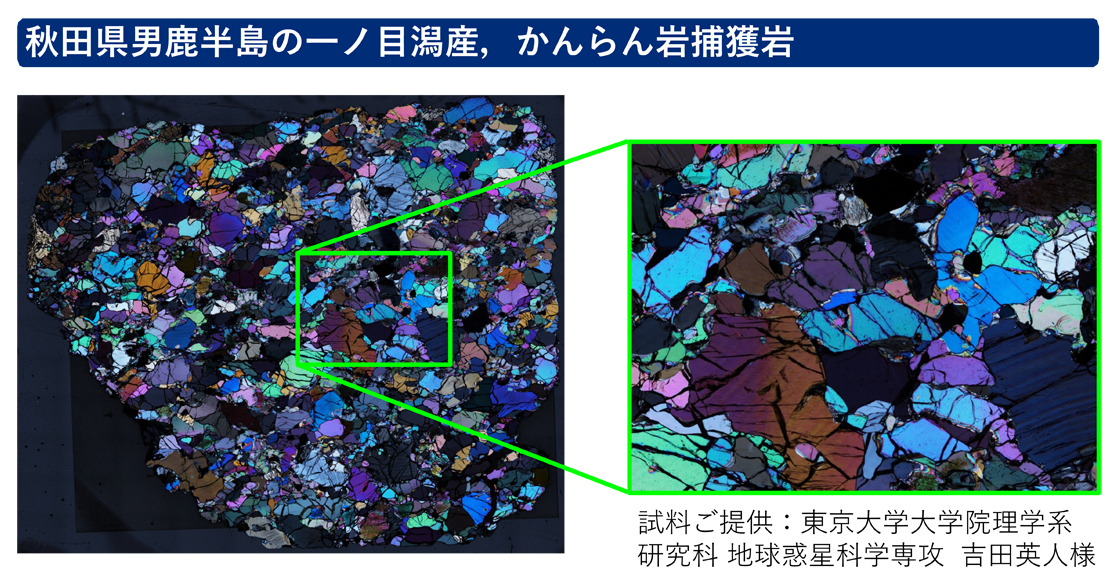

示例图像是通过透射照明用偏振光观察到的橄榄岩捕虏体的广域图像和部分放大图像。

摘要

miXcroscopy™ for EPMA 配备了由图像集成软件“NIS-Elements BR”、高精度电动平台和数码相机组成的光学显微镜系统。通过利用这些的点记录器和大图像功能，有望有效利用 EPMA 机器时间和光学显微镜图像。
