InSpirAtion [薄膜/电镀]
简介
电镀等表面处理广泛用于赋予零件耐腐蚀性、装饰性和功能性。这些薄膜的厚度对于管理非常重要，因为它会影响产品特性、质量和生产成本，并且需要进行各种测量、分析和评估。X射线荧光分析仪可无损测量多达5层的膜厚，无需标准样品。
各种标准样品的测量示例
镀金

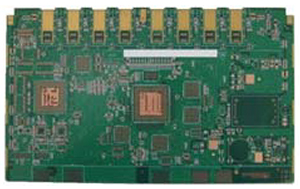

示例
测量条件
- 管电压：50 kV
- 准直器直径：09 mmφ
- 气氛：气氛
- 测量时间：60秒

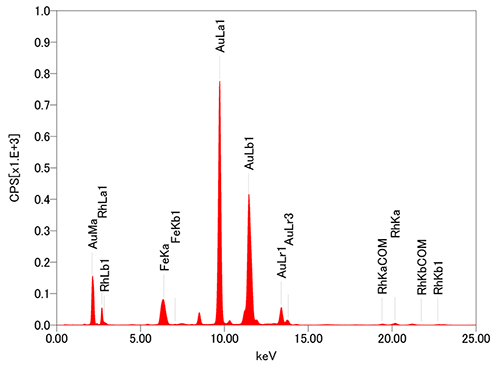

光谱
分析结果
| 分析结果(μm) | 认证值(μm) |
|---|---|
| 2.06 | 1.99 |
镀镍

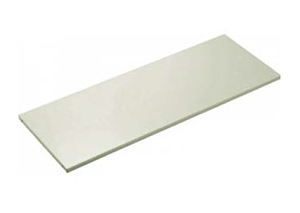

示例
测量条件
- 管电压：50 kV
- 准直器直径：09 mmφ
- 气氛：大气
- 测量时间：60秒

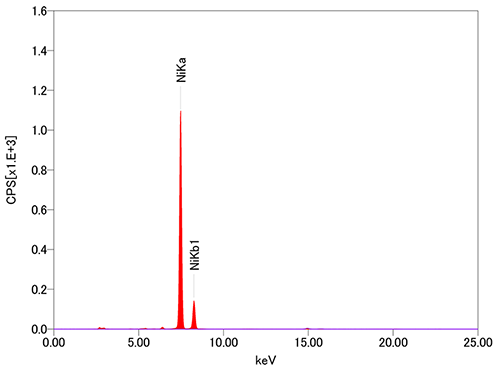

光谱
分析结果
| 分析结果(μm) | 认证值(μm) |
|---|---|
| 1.10 | 0.99 |
镀锌

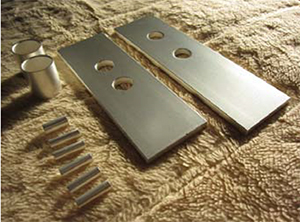

示例
测量条件
- 管电压：50 kV
- 准直器直径：09 mmφ
- 气氛：气氛
- 测量时间：60秒
光谱
分析结果
| 分析结果(μm) | 认证值(μm) |
|---|---|
| 2.81 | 2.61 |
镀银

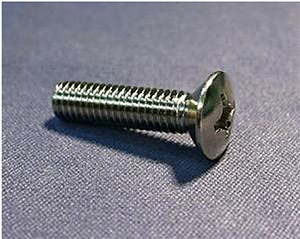

示例
测量条件
- 管电压：50 kV
- 准直器直径：09 mmφ
- 气氛：气氛
- 测量时间：60秒

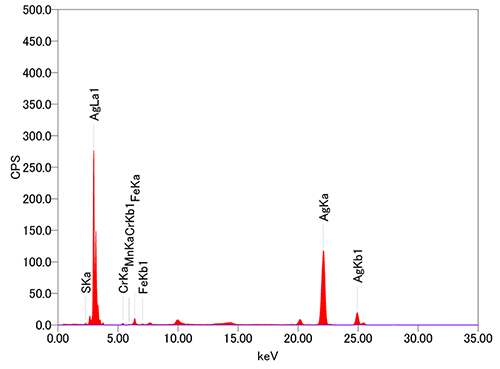

光谱
分析结果
| 分析结果(μm) | 认证值(μm) |
|---|---|
| 8.89 | 8.97 |
