什么是天游8线路检测中心电子显微镜

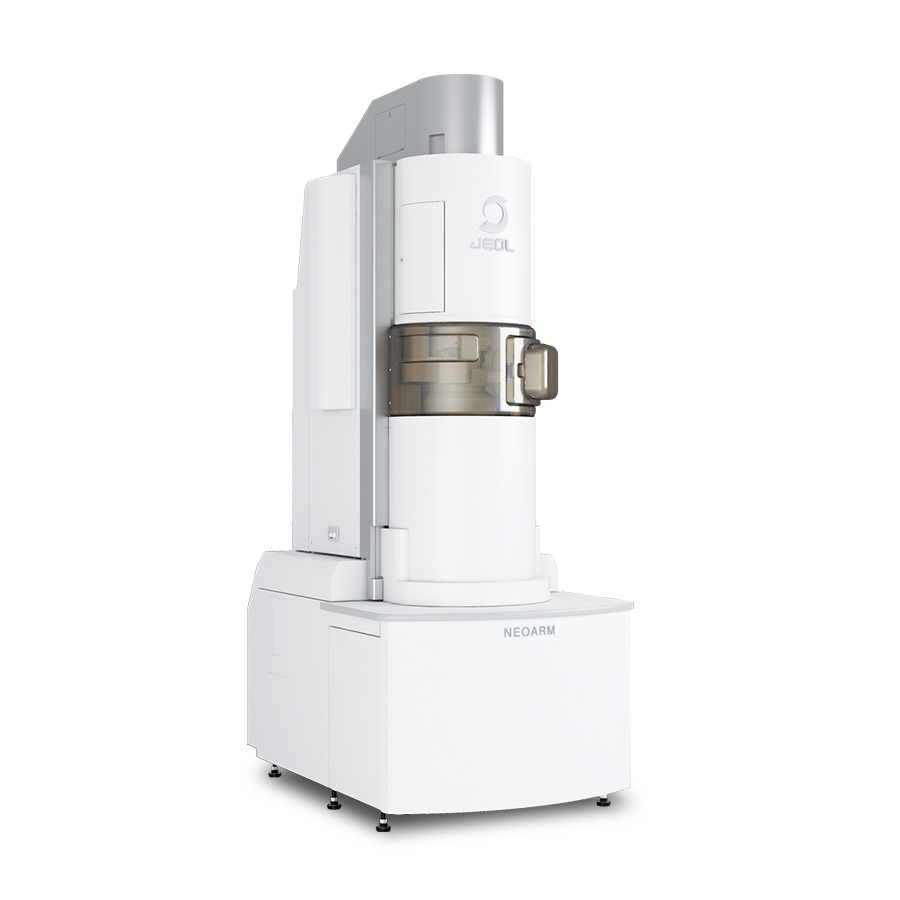

JEM-ARM200F NEOARM 原子分辨率天游8线路检测中心电子显微镜

我们在 1970 年第七届国际电子显微镜大会(法国格勒诺布尔)上宣布推出世界上第一台天游8线路检测中心电子显微镜。从那时起,我们的天游8线路检测中心电子显微镜已在世界各地的主要大学和研究机构使用了数千台。天游8线路检测中心电子显微镜的出现不仅是一种观察微观形态的装置,而且是一种捕获入射到样品上的电子与样品中原子之间相互作用信息的装置,因此,电子显微镜的应用范围得到了扩展。如今,没有什么透射电子显微镜不具备天游8线路检测中心功能,它已成为科学研究和材料开发等尖端领域的有用设备。

从“想看”小事到“想知道”

显微镜的想法始于清晰地观察微小物体的简单愿望,并在 17 世纪从光学显微镜演变为电子显微镜。电子显微镜出现仅50年,但现在已经发展到我们可以直接观察原子和分子世界的程度。看到小物体的需求变得越来越满足到极致。然而,科学的要求是无止境的,我们想更详细地了解我们所看到的内部到底是什么。这种要求可能与我们通过闻、听、摸、舔所看到的东西来确认事物的行为的发展以及科学的诞生是一样的。

综合信息天游8线路检测中心

图 1

图 1

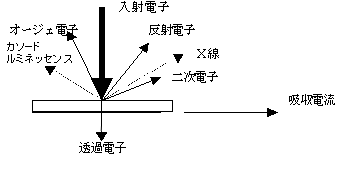

天游8线路检测中心电子显微镜是一种透射电子显微镜,配备EDS(能量色散X射线光谱仪)和EELS(电子能量损失光谱仪)等天游8线路检测中心功能,对观察的微观区域进行元素的定性和定量天游8线路检测中心、元素分布观察以及化学状态天游8线路检测中心。当材料在光学显微镜中用加速电子而不是光照射时,会发生各种现象。如图 1 所示,可以看到生成的各种信号反映了样品的特性。通过聚焦二次电子和背散射电子,它成为一台扫描电子显微镜,可以让您观察样品表面的结构和形貌。此外,可以获得比通用单功能扫描电子显微镜更好的空间分辨率(可以区分的两个相邻点之间的最短距离)的图像。聚焦 X 射线,我们可以测量样品发出的特征 X 射线的能量,并对样品进行元素成分天游8线路检测中心。这通常被称为EDS法,它是与EPMA法(电子探针显微天游8线路检测中心仪中使用的波长色散X射线光谱法)不同的检测方法,EPMA法使用分光元件来测量特征X射线的波长。

此 EDS 使用半导体探测器,其中锂扩散在硅中。样品产生的特征X射线的总能量立即被该探测器转换成与其大小相对应的电压脉冲,并通过计算每个脉冲大小的脉冲数量来进行元素天游8线路检测中心。还可以计算组成比。通过聚焦透射电子,不仅可以获得高分辨率电子显微镜图像,还可以获得反映样品晶体结构的电子衍射图案和扫描透射图像。

此外,在传输的电子中,存在与样品中的原子发生相互作用的电子和未发生相互作用的电子的混合物。通过测量传输电子的能量,可以进行元素天游8线路检测中心、样品的化学键状态和原子间距离。这种方法称为EELS法,与EDS法一起,是天游8线路检测中心电子显微镜的一个重要特征。

擅长微小区域天游8线路检测中心

图2

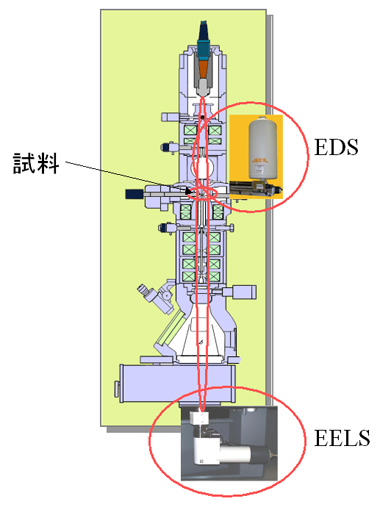

天游8线路检测中心电子显微镜的结构如图2所示。在基本透射电子显微镜的基础上增加了扫描电子显微镜功能,用于观察样品的表面。您可以提取各种信息并将其转换为图像。通过附加EDS和EELS,可以同时观察元素天游8线路检测中心、能量损失图像等。
