天游线路检测中心 体积 EM ~三维重建~

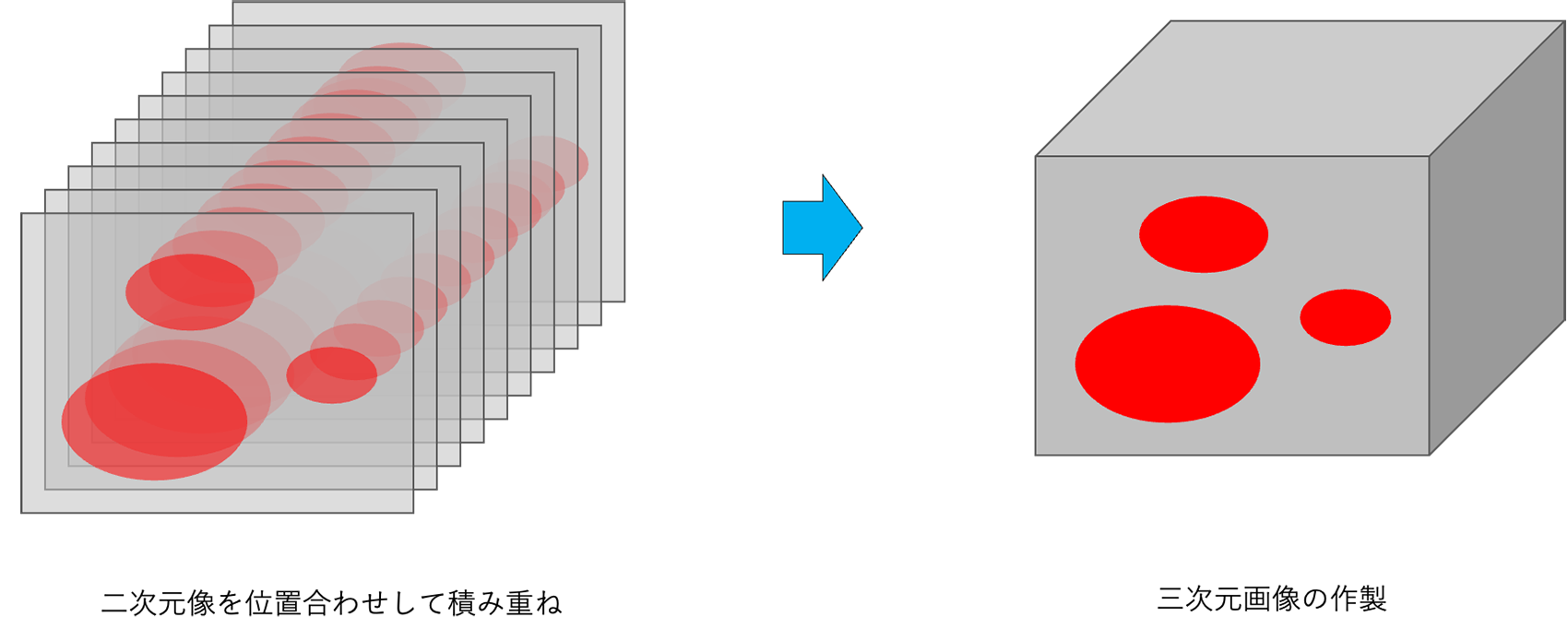

利用电子显微镜对样品进行三维重建并观察和分析其内部结构的技术。使用电子显微镜进行三维观察的方法是将连续拍摄的截面图像叠加起来。

点击此处了解每种方法的详细信息。

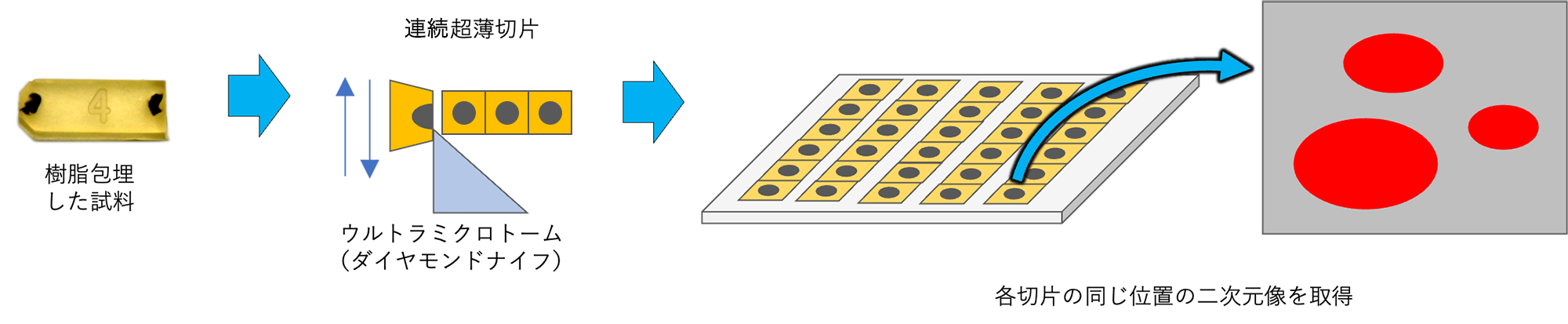

阵列断层扫描方法

阵列断层扫描是一种从树脂包埋的生物样品中制备一系列超薄切片，然后使用透射电子显微镜（TEM）或扫描电子显微镜（SEM）观察每个切片上的相同位置的方法。

阵列断层扫描方法工作流程

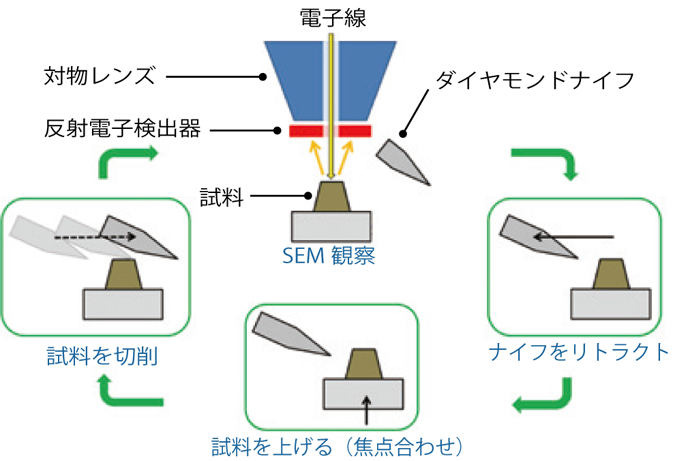

串行块面 (SBF) 方法

嵌入树脂中的生物样品块等的表面用金刚石刀切割并使用SEM观察。通过重复该切割观察过程，可以获得厚度方向上的连续SEM图像。

* Deerinck, T J、Bushong, E、Thor, A 和 Ellisman, MH NCMIR显微镜 (Oxf),6-8(2010)

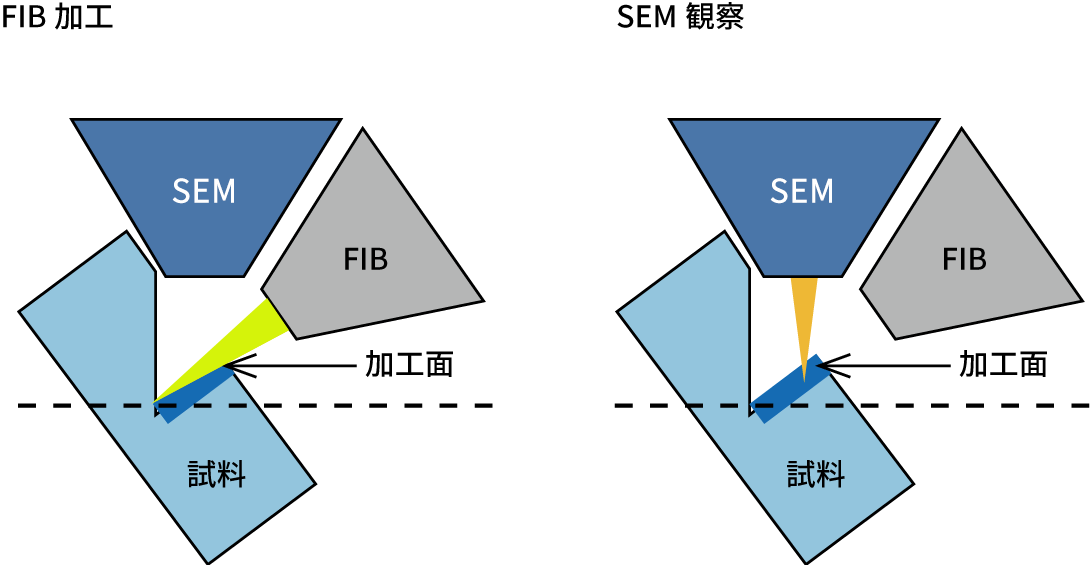

FIB-SEM法三维重建

使用 FIB 进行横截面处理并连续进行 SEM 图像采集。通过堆叠获得的连续横截面 SEM 图像来执行样品的三维重建。使用重金属染色并包埋在树脂中的生物样品作为观察样品。

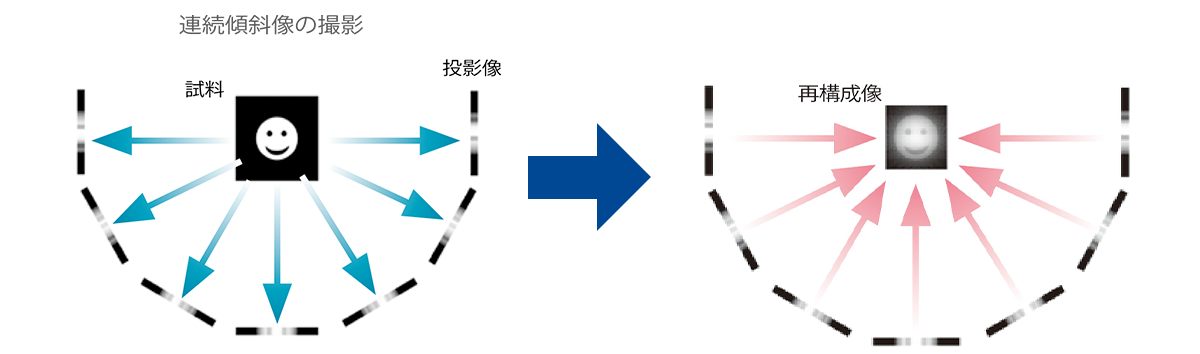

TEM断层扫描方法

用TEM观察到的样品厚度很薄，小于100 nm，但其内部存在小于样品厚度的精细结构。使用TEM断层扫描方法进行三维重建
